Strategie ekranowania dla hałaśliwych środowisk VFD
Przetwornice częstotliwości wytwarzają napięcia przełączające o wysokiej częstotliwości, które mogą promieniować i przewodzić wzdłuż przewodów. Skuteczny ekran spełnia dwa zadania: przechwytuje emisję promieniowania i zapewnia ścieżkę powrotną o niskiej impedancji dla prądów upływowych o wysokiej częstotliwości. W przypadku praktycznych instalacji zawsze traktuj ekran kabla jako aktywną część systemu uziemiającego, a nie kosmetyczny oplot — zakończ go solidnie po stronie napędu i rozważ drugie zakończenie na panelu lub lokalnym uziemieniu w przypadku długich odcinków, aby zminimalizować gromadzenie się napięcia w trybie wspólnym.
Zakończenie ekranu z jedną końcówką a obustronne
Zakończenie z jednym końcem (tylko po stronie przemiennika) zwykle zmniejsza prądy w pętli uziemienia w przypadku przebiegów o średniej długości w zakładach przemysłowych; obustronne zakończenie poprawia skuteczność ekranowania emisji promieniowanych na bardzo długich odcinkach, ale może wprowadzić prądy cyrkulacyjne, jeśli uziemienie instalacji jest zakłócone. W praktyce należy ocenić uziemienie obiektu i zmierzyć prądy upływowe — jeśli wykryje się duże przepływy w pętli uziemienia, należy przejść na pojedynczy koniec w przemienniku z lokalnym połączeniem w szafie silnika.

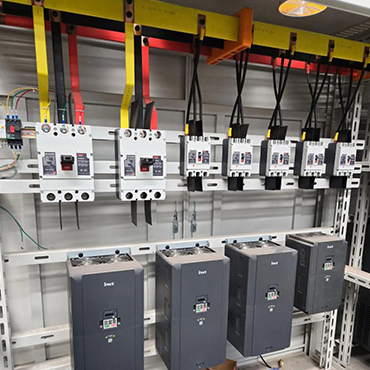

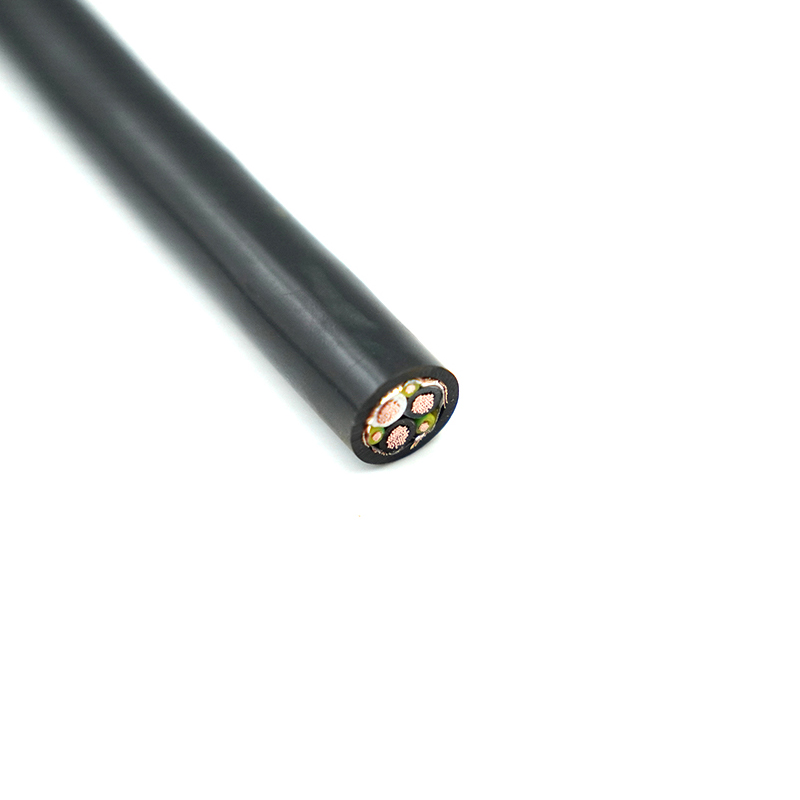

Wybór konstrukcji kabla i jego wpływ na wydajność
Materiał przewodnika, typ izolacji i geometria ekranu zmieniają zachowanie kabla przy wyjściach PWM. Przewodniki miedziane są standardem; jednakże liczba pasm i rozmiar poszczególnych pasm wpływają na elastyczność i efekt skóry/bliskości przy wyższych częstotliwościach. Izolacja o niskiej stałej dielektrycznej i stycznej o niskiej stracie zmniejsza sprzężenie pojemnościowe między przewodnikami i obniża prądy ładowania — ma to znaczenie w przypadku długich kabli i przemienników bez filtrów wyjściowych.
| Typ tarczy | Tłumienie (HF) | Elastyczność | Zalecane użycie |
| Odpływ z folii aluminiowo-mylarowej | Wysoki (dobre krycie) | Umiarkowane | Naprawiono przebiegi, w których ważne jest tłumienie HF |
| Oplot z cynowanej miedzi | Umiarkowane (depends on coverage %) | Wysoka | Elastyczne prowadzenie, zespoły pancerne |
| Kombinacja warkocza foliowego | Wysokaest | Umiarkowane | Krytyczne środowiska EMI i długie serie |
Najlepsze praktyki dotyczące instalacji na długi czas Kabel VFD biegnie
- Zachowaj fizyczną separację od wrażliwych kabli sterujących/komunikacyjnych – jeśli separacja jest niemożliwa, usuń je kabel napędu o zmiennej częstotliwości w oddzielnych przewodach lub zastosować uziemioną segregację metaliczną.
- Unikaj zwijania nadmiaru kabla w pobliżu napędów; cewki zwiększają indukcyjność i mogą powodować odbicia przepięć na zaciskach silnika.
- Należy przestrzegać promienia zgięcia określonego przez producenta — ciasne zagięcia mogą uszkodzić ciągłość ekranu i zwiększyć naprężenia dielektryczne, skracając żywotność przy powtarzających się naprężeniach.
- Zastosuj pośrednie punkty uziemiające dla bardzo długich metalowych korytek kablowych, jednocześnie monitorując prądy krążące; należy używać zworek łączących dostosowanych do prądów o wysokiej częstotliwości, a nie tylko do prądów zwarciowych w stanie ustalonym.
Parametry elektryczne, które mają znaczenie (i sposoby łagodzenia problemów)
Pojemność, prądy ładowania i nagrzewanie silnika
Pojemności kabel-przewód i przewód-ekran wytwarzają prąd ładowania, gdy przetwornica częstotliwości się przełącza. Prądy ładowania powodują dodatkowe straty w silniku i zwiększają odczyty prądu napędu. W przypadku długich przebiegów wybierz kable o niższej pojemności na metr lub zainstaluj filtry dV/dt lub sinusoidalne filtry wyjściowe na przemienniku, aby zmniejszyć przełączanie dv/dt i niższy prąd ładowania do silnika.
Odbicia, impedancja kabla i przepięcie na zaciskach silnika
Szybkie krawędzie PWM postrzegają kabel jako linię transmisyjną; niedopasowania pomiędzy impedancją wyjściową napędu a impedancją charakterystyczną kabla powodują odbicia napięcia, które pojawiają się jako przejściowe przepięcia na silniku. Rozwiązania obejmują kontrolę dV/dt (tłumiki, filtry), użycie kabla o odpowiedniej impedancji i utrzymywanie długości kabli w zalecanych granicach dla przemiennika (sprawdź dokumentację napędu). W przypadku zastosowań pod wysokim napięciem lub na duże odległości reaktory wyjściowe mogą również pomóc w tłumieniu wilgotnych odbić.
Zakończenia złączy, pancerz i ochrona mechaniczna
Jakość zakończenia ekranu ma bezpośredni wpływ na wydajność EMC — tam, gdzie to możliwe, używaj ciągłego styku ekranu 360° i upewnij się, że przewód drenu lub oplot jest lutowany lub zagniatany, aby utrzymać niską impedancję. Jeśli występuje zbroja (drut stalowy lub taśma), należy połączyć zbroję z ziemią w jednym lub obu punktach, w zależności od praktyki uziemiania w miejscu instalacji. Użyj odpowiedniego odciążenia, aby zapobiec wyciągnięciu ekranu lub przewodu; awarie mechaniczne często udają sporadyczne awarie elektryczne.
Testowanie, certyfikaty i ich znaczenie
Zweryfikowana wydajność poprzez testy (impedancja, pojemność, wysoki potencjał, ciągłość ekranu i testy emisji EMC) zapewniają przewidywalne zachowanie kabli w instalacjach VFD. Certyfikaty takie jak UL i CE potwierdzają zgodność z uznanymi normami bezpieczeństwa i EMC, a solidny system jakości ISO9001 pomaga zachować spójność wszystkich partii produkcyjnych. Zajmujemy się produkcją ekranowany kabel VFD gatunków, a nasza fabryka posiada certyfikaty CCC, UL, ISO9001 i CE — pozwala nam to wspierać niestandardowe konstrukcje za pomocą identyfikowalnych zapisów testów, gdy wymagają tego projekty.
Typowe tryby awarii i lista kontrolna rozwiązywania problemów na miejscu
- Przerywane wyłączenie: sprawdzić zakończenia i ciągłość ekranu; słabe połączenia powodują łączenie się zakłóceń elektromagnetycznych z obwodami sterującymi, powodując uciążliwe wyłączenia.
- Wysokie prądy łożysk silnika: sprawdź uziemienie wału, sprawdź połączenia ekranu kabla i rozważ montaż pierścieni uziemiających wał lub izolowanych łożysk, jeśli to konieczne.
- Nadmierna temperatura silnika: zmierzyć prąd ładowania i porównać z krzywymi nagrzewania silnika – jeśli ładowanie ma na to wpływ, zmniejszyć częstotliwość przełączania lub zamontować filtry.
- Poważne skargi dotyczące zakłóceń elektromagnetycznych: wykonaj badanie miejsca za pomocą sondy bliskiego pola, sprawdź pokrycie ekranu (% oplotu) i rozważ wymianę na ekrany kompozytowe z oplotem foliowym lub dodanie rdzeni ferrytowych do kabla silnika.
Jeśli chcesz, możemy zapewnić dostosowane do Twojego zastosowania zalecenia dotyczące konstrukcji kabla (skręt żyły, typ ekranu, materiał płaszcza) – projektujemy i produkujemy na zamówienie Ekranowane kable silnika VFD i na żądanie może dostarczyć raporty z testów i certyfikaty. Gdy liczy się niezawodność i wydajność EMC, specjalnie zaprojektowany kabel od certyfikowanego producenta skraca czas uruchamiania i zmniejsza problemy związane z długoterminową konserwacją.
