Rodzaje ekranowania kabli: folia, oplot, spirala i inne

Ekranowanie kabla to warstwa przewodząca owinięta wokół: kabel wewnętrzne przewodniki blokujące zakłócenia elektromagnetyczne (EMI) i zakłócenia częstotliwości radiowej (RFI). Cztery główne typy ekranowania kabli to ekranowanie foliowe, ekranowanie plecione, ekranowanie spiralne (obsługowe) i ekranowanie kombinowane — każdy dostosowany do różnych środowisk, częstotliwości i wymagań dotyczących elastyczności. Wybór niewłaściwego typu może skutkować degradacją sygnału, błędami danych lub całkowitą awarią systemu, dlatego zrozumienie różnic ma kluczowe znaczenie przed wyborem jakiegokolwiek kabla do zastosowań przemysłowych, audio lub danych.

Ekranowanie folią

Ekranowanie folią składa się z cienkiej warstwy aluminium lub miedzi połączonej z folią poliestrową. Zapewnia 100% zasięgu znajdujących się pod nim przewodów, co czyni go jedną z najskuteczniejszych barier chroniących przed zakłóceniami elektromagnetycznymi o wysokiej częstotliwości (zwykle powyżej 100 kHz).

Jak to działa

Folia metaliczna działa jak klatka Faradaya, odbijając i pochłaniając przychodzące pola elektromagnetyczne. Przewód spustowy biegnie wzdłuż wewnętrznej strony folii, zapewniając ciągłą ścieżkę uziemienia, co jest niezbędne — sama folia bez uziemienia zapewnia minimalną ochronę.

Typowe zastosowania

• Skrętka sieciowa Cat5e i Cat6 (konstrukcja F/UTP)
• Kable audio i instrumentalne w środowiskach studyjnych
• Kable danych biegnące w pobliżu oświetlenia fluorescencyjnego lub napędów o zmiennej częstotliwości

Ograniczenia

Osłony foliowe są delikatne. Powtarzające się zginanie powoduje pękanie folii i utratę ciągłości. Generalnie są oceniane wyłącznie instalacje statyczne lub o niskiej elastyczności . Typowa grubość folii waha się od 0,025 mm do 0,05 mm — jest na tyle cienka, że ​​naprężenia mechaniczne szybko powodują powstawanie szczelin w pokryciu.

Plecione ekranowanie

Pleciony ekran jest tkany z cienkich pasm gołego lub ocynowanego drutu miedzianego w formie siatki wokół rdzenia kabla. W przeciwieństwie do folii nie zapewnia 100% krycia — typowy zasięg plecionki waha się od 85% do 98% — ale wyróżnia się wytrzymałością mechaniczną i wydajnością w niskich częstotliwościach.

Skuteczność ekranowania według częstotliwości

Plecione ekrany działają najlepiej przy częstotliwościach poniżej 10 MHz. Powyżej tego zakresu otwory w oplocie umożliwiają przejście sygnałów o wyższej częstotliwości. W przypadku szumów o niskiej częstotliwości, takich jak zakłócenia linii energetycznej 50/60 Hz, oplot o pokryciu 90% zapewnia doskonałe tłumienie — często przekraczające 60 dB przy tych częstotliwościach.

Typowe zastosowania

• Kable koncentryczne (RG-58, RG-6) do transmisji RF i wideo
• Przemysłowe kable sterownicze podlegające ciągłemu zginaniu
• USB, HDMI i inne kable połączeniowe o dużej częstotliwości
• Okablowanie wojskowe i lotnicze, gdzie trwałość mechaniczna ma kluczowe znaczenie

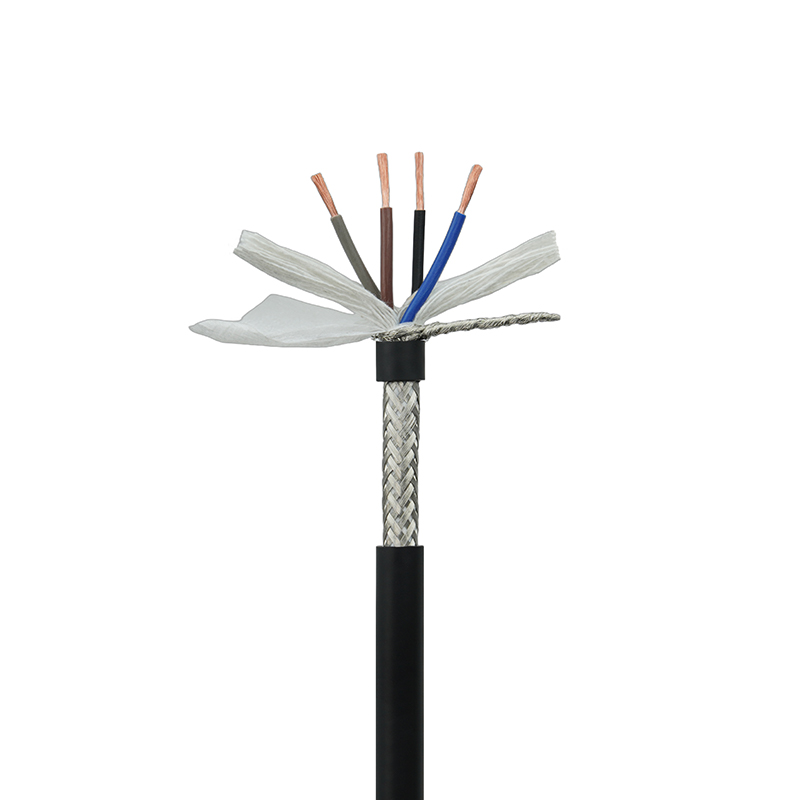

Kluczowa zaleta: Flex Life

Można to osiągnąć za pomocą kabli plecionych w zastosowaniach charakteryzujących się ciągłą elastycznością (takich jak ramiona robotów lub łańcuchy kablowe). miliony cykli elastycznych przed awarią w porównaniu do osłon foliowych, które mogą pęknąć już po kilkuset. To sprawia, że ​​plecionka jest standardowym wyborem wszędzie tam, gdzie kable poruszają się w sposób ciągły.

Spiralane (serwowe) ekranowanie

Ekranowanie spiralne — zwane także ekranowaniem serwowym lub ekranowaniem spiralnym — owija żyły drutu w ciasną spiralę wokół rdzenia kabla, zamiast wplatać je w siatkę. Rezultatem jest bardzo elastyczny ekran o współczynniku pokrycia podobnym do plecionki ( 95–98% ), ale o różnych właściwościach mechanicznych i elektrycznych.

Kompromis między elastycznością a stabilnością

Osłony spiralne są najbardziej elastyczne ze wszystkich typów osłon, dzięki czemu idealnie nadają się do kabli mikrofonów ręcznych, kabli słuchawek i innych zastosowań wymagających zginania dłoni. Jednak rozciąganie kabla powoduje otwarcie spirali, zmniejszając zasięg i zwiększając impedancję. Osłon spiralnych nie należy nigdy używać w zastosowaniach, w których kabel będzie naprężony .

Typowe zastosowania

• Profesjonalne kable audio (przewody mikrofonowe XLR, kable instrumentalne)
• Kable do urządzeń medycznych wymagające wielokrotnego zwijania i rozwijania
• Kable do narzędzi ręcznych i przewody do urządzeń przenośnych

Ekranowanie kombinowane

Tarcze kombinowane łączą dwa lub więcej typów ekranowania, aby uwzględnić ograniczenia każdej indywidualnej metody. Najczęstszą kombinacją jest warkocz foliowy , ale istnieją również konstrukcje spiralne foliowe i z podwójnym oplotem.

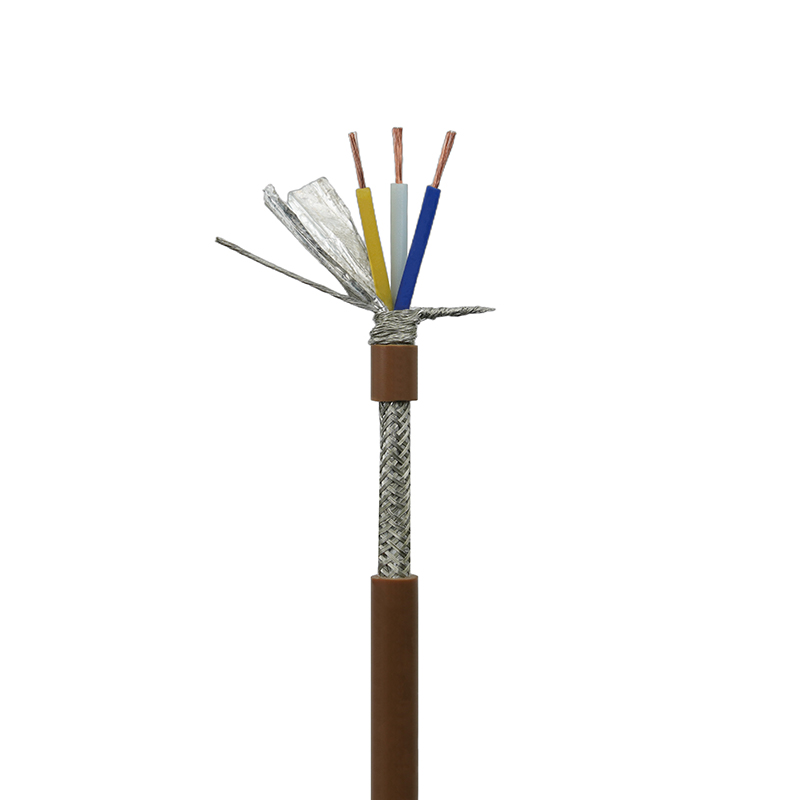

Oplot foliowy: koń pociągowy w branży

W tej konstrukcji warstwa folii zapewnia 100% pokrycie hałasu o wysokiej częstotliwości, podczas gdy zewnętrzny oplot zapewnia integralność strukturalną i tłumienie niskich częstotliwości. Ta kombinacja jest powszechna w kablach do transmisji danych o wysokiej wydajności, takich jak Cat7 (S/FTP) , gdzie poszczególne pary są ekranowane folią, a cały kabel ma ekran zewnętrzny w oplocie. Typowa skuteczność ekranowania w tej konfiguracji przekracza 90 dB w szerokim zakresie częstotliwości.

Podwójny warkocz

Dwie warstwy plecionki, często nawinięte w przeciwnych kierunkach, są stosowane w wymagających kablach koncentrycznych RF (takich jak RG-11 lub niektóre kable koncentryczne o klasie plenum), gdzie wymagane jest zarówno maksymalne ekranowanie niskich częstotliwości, jak i ochrona mechaniczna. Przeciwne kąty ułożenia poprawiają również odporność kabla na degradację impedancji przenoszenia w czasie.

Typowe zastosowania

• Szybkie sieci danych w środowiskach przemysłowych obciążonych zakłóceniami elektrycznymi
• Okablowanie nadawcze i RF wymagające zarówno szerokopasmowego ekranowania, jak i trwałości
• Kable lotnicze, obronne i do oprzyrządowania medycznego

Porównanie typów ekranowania kabli

Poniższa tabela podsumowuje kluczowe cechy każdego typu ekranowania, aby pomóc w wyborze:

Wyjaśnienie wskaźników zasięgu tarczy

Zasięg tarczy to nie to samo, co skuteczność ekranowania. Pokrycie to pomiar geometryczny — jaki procent powierzchni przewodnika jest owinięty materiałem ekranującym. Skuteczność (mierzona w dB) opisuje, jak bardzo ekran faktycznie tłumi sygnał zakłócający.

Ekran foliowy przy pokryciu 100% może zapewnić tłumienie jedynie 40–50 dB przy niskich częstotliwościach, ponieważ cienka folia ma większą rezystancję. Pleciony ekran przy pokryciu 90% może osiągnąć 60 dB lub więcej przy tych samych częstotliwościach, ponieważ oplot miedziany ma niższą impedancję przenoszenia. Porównując kable, zawsze oceniaj skuteczność ekranowania wraz z procentami pokrycia .

Uziemienie: czynnik najczęściej pomijany

Żaden rodzaj ekranowania nie działa prawidłowo bez odpowiedniego uziemienia. Nieuziemiony ekran może w rzeczywistości pogorszyć parametry EMI, działając jak antena, która odprowadza zakłócenia do przewodów sygnałowych. Prawidłowe podejście do uziemienia zależy od zastosowania:

• Uziemienie jednostronne (tylko po stronie źródła): Zalecane do kabli audio i sygnałów analogowych, aby zapobiec powstawaniu pętli uziemienia. Powszechne w zbalansowanych instalacjach XLR.
• Uziemienie obu końców : Wymagane w przypadku kabli do transmisji danych wysokiej częstotliwości (Ethernet, koncentryczny), aby zapewnić ścieżkę zwrotną o niskiej impedancji na częstotliwościach RF. Kable Cat6A i Cat7 wymagają uziemienia na obu końcach, aby spełnić znamionową skuteczność ekranowania.
• Uziemienie wielopunktowe : Używany w długich seriach przemysłowych, aby zapobiec gromadzeniu się różnicowych potencjałów uziemienia na całej długości kabla.

W badaniu przeprowadzonym w 2019 r. dotyczącym instalacji Ethernetu przemysłowego ponad 40% awarii związanych z zakłóceniami elektromagnetycznymi przypisano nieprawidłowemu uziemieniu ekranu zamiast nieodpowiedniego typu ekranu – co potwierdza, że najlepsza specyfikacja kabla na papierze nie powiedzie się bez prawidłowej praktyki zakańczania.

Jak wybrać odpowiedni rodzaj ekranowania kabla

Aby zawęzić odpowiednie ekranowanie dla danej instalacji, skorzystaj z poniższych punktów decyzyjnych:

1. Zidentyfikuj częstotliwość zakłóceń: EMI o wysokiej częstotliwości powyżej 100 kHz wymaga ekranowania foliowego lub kombinowanego. Zakłócenia magnetyczne o niskiej częstotliwości pochodzące z silników lub linii energetycznych wymagają ekranowania plecionego.
2. Oceń wymagania dotyczące elastyczności: Statyczne stałe przebiegi tolerują folię. Ciągłe naprężenie maszyny wymaga plecionki. Flex ludzkiej dłoni (audio, medycyna) najlepiej sprawdza się w przypadku spirali.
3. Sprawdź kompatybilność złącza: Plecione osłony można łatwo zakończyć standardowymi osłonami i zaciskami. Folia wymaga zakończenia przewodu odprowadzającego — jeśli złącza nie mieszczą przewodu odprowadzającego, ponownie rozważ typ ekranu.
4. Przejrzyj obowiązujące standardy: W niektórych branżach wymagane są wymagania dotyczące ekranowania. Na przykład normy IEC 61000-4 EMC i MIL-DTL-17 dla wojskowego kabla koncentrycznego określają minimalne poziomy wydajności ekranowania, które ograniczają dostępne opcje.
5. Uwzględnij całkowity koszt instalacji: Kable kombinowane kosztują 30–60% więcej niż ich odpowiedniki z pojedynczym ekranem. W łagodnych środowiskach taka premia nie jest uzasadniona — zarezerwuj ją dla naprawdę nieprzyjaznych warunków EMI.
