Systemy kablowe dla energii odnawialnej: projektowanie, dobór, niezawodność

Odpowiedź bezpośrednia: jak wyglądają „dobre” systemy kablowe dla energii odnawialnej

Niezawodne systemy kablowe dla energii odnawialnej są zbudowane wokół trzech niepodlegających negocjacjom: prawidłowego wymiarowania termicznego (obciążalność), ochrony mechanicznej (instalacja trasy) i akcesoriów możliwych do konserwacji (złącza i zakończenia). Jeśli zrobisz to dobrze, większości awarii związanych z kablami można zapobiec, a nie „pechowi”.

W praktyce oznacza to zaprojektowanie systemu kablowego jako całości (a nie tylko kabla): izolacja żyły, ekran metalowy/pancerz (w razie potrzeby), akcesoria, metoda instalacji, monitorowanie i strategia testowania.

Najszybszy sposób na redukcję awarii

• Modeluj obciążalność prądową w rzeczywistych warunkach instalacji (opór cieplny gleby, głębokość zakopania, grupowanie, warunki na dnie morskim, kanały, zasypka).
• Zminimalizuj akcesoria, jeśli to możliwe, a następnie określ i przetestuj te, które musisz mieć (połączenia/zakończenia są częstymi słabymi punktami).
• Projektuj trasy tak, aby zapewnić przetrwanie: unikaj gorących punktów, skrzyżowań, ciasnych zakrętów, wysokiego ryzyka połowów/kotwiczenia i agresywnych stref korozji.
• Wybierz wcześniej odpowiednią „kategorię” kabla (AC vs DC, statyczny vs dynamiczny, lądowy vs podmorski), ponieważ to ona decyduje o izolacji, pancerzu i akcesoriach.
• Planuj testowanie i monitorowanie od pierwszego dnia (pomiary bazowe i odstępy między kolejnymi testami znacznie przyspieszają rozwiązywanie problemów).

Tam, gdzie kable znajdują się w elektrowniach wytwarzających energię odnawialną

Systemy kablowe dla energii odnawialnej zazwyczaj obejmują wiele poziomów napięcia i środowisk, z których każdy charakteryzuje się różnymi trybami awarii i czynnikami generującymi koszty. Widok „pojedynczy” pomaga określić właściwą rzecz we właściwym miejscu.

Typowe odcinki kabli

Traktuj każdy segment inaczej: awaria kabla ciągu fotowoltaicznego jest często problemem związanym ze złączem i jakością wykonania, podczas gdy awaria obwodu kolektora średniego napięcia jest często powiązana z założeniami dotyczącymi obciążalności prądowej, klejeniem powłoki i jakością połączenia.

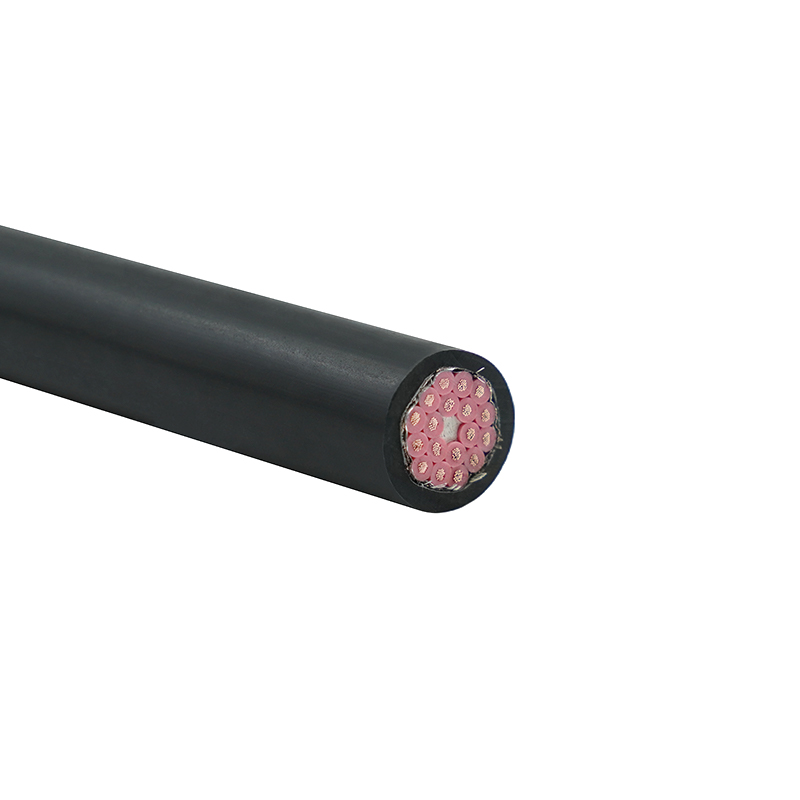

Wybór rodzaju kabla: najważniejsze decyzje

Wybór „właściwego kabla” tak naprawdę oznacza wybór odpowiednich ograniczeń systemu: poziomu napięcia, prądu przemiennego w stosunku do prądu stałego, materiału przewodnika, systemu izolacji i warstw mechanicznych dla środowiska.

Poziom napięcia: zmniejsz prąd, zanim zaczniesz ścigać miedź

W przypadku trójfazowego odbioru prądu przemiennego moc jest proporcjonalna do napięcia razy prąd. Jeśli podwoisz napięcie, prąd zmniejszy się mniej więcej o połowę, a straty rezystancyjne (I²R) spadną do około 25% przy tej samej rezystancji przewodnika. Ten pojedynczy ruch może zmniejszyć nagrzewanie, wydłużyć żywotność izolacji i umożliwić zastosowanie mniejszych przewodów lub mniejszej liczby równoległych przebiegów.

AC vs DC: zazwyczaj decyduje odległość i interfejs siatki

• Eksport prądu przemiennego jest często prostszy na krótszych dystansach, ale staje się ograniczony na morzu, ponieważ pojemność kabla napędza moc bierną i ogranicza użyteczną długość.
• Eksport HVDC jest zwykle wybierany, gdy odległość i możliwości sterowania uzasadniają wymagania dotyczące stacji przekształtnikowych i specjalistycznych kabli/akcesoriów.

Statyczny kontra dynamiczny: ruch zmienia wszystko

Morska energetyka wiatrowa montowana na dnie wykorzystuje głównie statyczne kable podmorskie, gdzie dominują zakopywanie i agresja zewnętrzna. Pływająca energia wiatru i fal wprowadza ciągłe zginanie; Kable dynamiczne wymagają konstrukcji pancerza odpornej na zmęczenie, elementów usztywniających zginanie oraz starannie zaprojektowanych stref zawieszenia i przyziemienia.

Miedź kontra aluminium: wybierz na podstawie strat, wagi i zakończeń

• Miedź zazwyczaj zapewnia wyższą przewodność i mniejsze przekroje przy tej samej obciążalności prądowej, często upraszczając zakończenia w sprzęcie o ograniczonej przestrzeni.
• Aluminium zmniejsza koszty i wagę, ale może wymagać większych przekrojów i większej uwagi przy projektowaniu zakończeń i zachowaniu pełzania.

Obciążalność i konstrukcja termiczna: podstawa niezawodności kabla

Wiele awarii kabli odnawialnych ma jedną przyczynę: kabel nagrzewał się bardziej, niż zakładano w projekcie. Temperatura przyspiesza starzenie się izolacji, zwiększa naprężenia w złączach i zwiększa prawdopodobieństwo awarii osłony i akcesoriów.

Co należy uwzględnić w założeniach dotyczących obciążalności prądowej

• Głębokość zakopania, brzegi kanałów i materiał zasypki (opór cieplny wpływa na temperaturę przewodu).
• Grupowanie i rozmieszczenie kabli (wzajemne nagrzewanie może być różnicą między „udanym” a „nieudanym”).
• Sezonowa wilgotność gleby lub warunki na dnie morskim (sucha gleba może być znacznie cieplejsza niż mokra gleba).
• Profil obciążenia i strategia ograniczania (obciążenia ciągłe i cykliczne zmieniają równowagę termiczną).
• Metoda łączenia powłok i straty indukowane w metalowych ekranach/pancerzach (szczególnie przy wyższych prądach).

Praktyczny przykład: dlaczego modernizacja napięcia jest tak skuteczna

Załóżmy, że obwód kolektora musi przenosić tę samą moc rzeczywistą. Przejście z 33 kV na 66 kV zmniejsza prąd o mniej więcej połowę. Ponieważ straty rezystancyjne skalują się z kwadratem prądu, straty w linii mogą spaść o około 75% (do jednej czwartej), jeśli rezystancja przewodu nie ulegnie zmianie. Ta redukcja często przekłada się na niższą temperaturę roboczą, większy margines w warunkach gorących/suchych i mniej wąskich gardeł termicznych na brzegach kanałów i skrzyżowaniach.

Trasowanie i instalacja: tam powstaje najwięcej „niespodzianek”.

Dobrze dobrany kabel może nadal zawieść, jeśli zostanie zainstalowany z nadmiernym naprężeniem, małym promieniem zgięcia, złymi praktykami łączenia, nieodpowiednim zakopaniem lub niezarządzanymi skrzyżowaniami. Planowanie instalacji to kwestia niezawodności, a nie kwestia logistyki.

Najlepsze praktyki na lądzie, które szybko się zwracają

• Unikaj długich, w pełni obciążonych ciągów kanałów bez modelowania termicznego; kanały mogą zatrzymywać ciepło i zmniejszać obciążalność prądową.
• Traktuj skrzyżowania drogowe i zatłoczone obszary jako termiczne i napraw „dławiki” oraz zaprojektuj tam dodatkowy margines.
• Kontroluj napięcie ciągnięcia i nacisk na ścianę boczną; je przekroczyć, ryzykujesz uszkodzeniem izolacji, które może nie ujawnić się natychmiast.
• Standaryzacja promienia zgięcia i procedur obsługi dla załóg; niespójna obsługa jest powszechną ścieżką błędów wykonawczych.

Realia specyficzne dla offshore

Morskie systemy kablowe muszą przetrwać agresję zewnętrzną (kotwice, sprzęt rybacki), mobilność dna morskiego i korozję. Docelowa głębokość zakopania, złożenie materiału skalnego i projekt skrzyżowania są zwykle podyktowane warunkami na miejscu i ograniczeniami interesariuszy. Miejsca wyjścia na ląd są szczególnie ryzykowne, ponieważ łączą się z nimi naprężenia mechaniczne, trudny dostęp i złożone przejścia między projektami podmorskimi i lądowymi.

Ochrona i monitorowanie: skrócenie czasu awarii i czasu naprawy

Ekonomika wytwarzania energii odnawialnej w dużym stopniu zależy od dostępności. System kablowy powinien być zaprojektowany tak, aby (1) zapobiegać awariom i (2) szybko lokalizować usterki, gdy wystąpią. Szybsza lokalizacja usterek często pozwala zaoszczędzić więcej pieniędzy niż nieznacznie tańszy kabel.

Powszechnie stosowane narzędzia monitorujące

• Rozproszone wykrywanie temperatury (DTS) w celu wykrywania gorących punktów i sprawdzania założeń dotyczących obciążalności prądowej w rzeczywistej pracy.
• Oparta na światłowodach lokalizacja uszkodzeń i szkielety komunikacyjne zintegrowane z projektami kabli eksportowych/układowych, tam gdzie ma to zastosowanie.
• Monitorowanie płaszcza i trendów stanu izolacji (szczególnie cenne, gdy ustalasz wartość bazową podczas uruchamiania).
• Koordynacja zabezpieczeń dostosowana do generacji opartej na przetwornicach, transformatorów i długich przebiegów kablowych, aby uniknąć uciążliwych wyłączeń.

Korzystaj z monitorowania w sposób strategiczny: jest on najbardziej wartościowy w przypadku znanych wąskich gardeł – brzegów kanałów, wyjść na ląd, segmentów o dużym natężeniu prądu i połączeń – gdzie niewielki wzrost temperatury lub problemy z osłoną mogą stanowić wczesne sygnały ostrzegawcze.

Akcesoria i testowanie: złącza i zakończenia decydują o wynikach

W wielu projektach sam kabel nie jest najsłabszym ogniwem – są nim jego akcesoria. Złącza i zakończenia skupiają naprężenia elektryczne i są wrażliwe na zanieczyszczenia, różnice w jakości wykonania i złą konstrukcję interfejsu. Strategia „tanich” akcesoriów często prowadzi do kosztownych przestojów.

Co określić dla akcesoriów

• Kwalifikowane procedury instalacyjne (w tym kontrole środowiskowe dla połączeń SN/WN).
• Udokumentowane wymagania dotyczące szkoleń/uprawnień dla monterów i techników zajmujących się zakończeniami.
• Zdefiniowane kryteria akceptacji i zasady przeróbek (w tym to, co powoduje ponowne rozwiązanie umowy lub wymianę złącza).
• Strategia zapasowa dla kluczowych akcesoriów i długości napraw dostosowane do ograniczeń logistycznych.

Podejście testowe umożliwiające szybkie uruchomienie i rozwiązywanie przyszłych problemów

Celem nie jest „testowanie, dopóki nie przejdzie”. Celem jest stworzenie punktu odniesienia (stan izolacji, integralność powłoki, wydajność światłowodu), aby przyszłe anomalie były wcześnie wykrywane. Tam, gdzie pozwalają na to standardy projektowe, należy uwzględnić zarówno testy fabryczne, jak i na miejscu, a także weryfikację pomontażową po poważnych zdarzeniach mechanicznych (wycofanie, naprawy, prace związane z wyjściem na ląd).

Praktyczna lista kontrolna specyfikacji dla systemów kablowych dla energii odnawialnej

Użyj tej minimalnej realnej listy kontrolnej podczas pisania specyfikacji lub przeglądania projektów EPC/podwykonawców. Dzięki temu rozmowa koncentruje się na elementach, które faktycznie zmieniają niezawodność.

1. Zdefiniuj zakres działania: maksymalne obciążenie ciągłe, strategia przeciążenia, zakresy temperatur otoczenia/gleby/dna morskiego, założenia dotyczące ograniczeń.
2. Ustaw poziom napięcia i topologię na wczesnym etapie (napięcie odbioru, napięcie eksportu, AC vs DC, filozofia redundancji).
3. Wykonaj badania trasy i badania termiczne (opór cieplny gleby, ruchliwość dna morskiego, przejścia graniczne, ograniczenia wyjścia na ląd).
4. Określ wymagania mechaniczne: docelową głębokość zakopania, wymagania dotyczące opancerzenia, ograniczenia promienia zgięcia, ograniczenia naprężenia ciągnącego, zabezpieczenie na skrzyżowaniach.
5. Szczegółowa filozofia łączenia powłok i uziemiania (w tym zarządzanie stratami indukowanymi w przypadku długich/wysokoprądowych przebiegów).
6. Akcesoria do blokowania: typy złączy/zakończeń, kwalifikacje technika, kontrole środowiskowe, dokumentacja kontroli jakości.
7. Zdefiniuj plan testów i kryteria akceptacji (rutynowe testy fabryczne, testy odbiorcze na miejscu, testy włókien, kontrole integralności osłony).
8. Planuj logistykę części zamiennych i napraw (długość naprawy, zestawy przegubów, harmonogram mobilizacji, ograniczenia dostępu, strategia lokalizacji usterek).
9. Zdecyduj o monitorowaniu: gdzie zainstalowany jest monitoring DTS/światłowód/osłona i kto jest właścicielem alarmów, progów i procedur reagowania.

Jeśli wdrożysz tylko dwa elementy: (1) modelowanie obciążalności prądowej przy użyciu rzeczywistych warunków instalacji i (2) ścisła kontrola jakości połączeń/zakończeń z testami bazowymi. Same te dwie zmiany zazwyczaj eliminują najczęstsze, najbardziej szkodliwe ścieżki uszkodzeń kabli.
