4 rodzaje kabli sieciowych: kompletny przewodnik po kablach Ethernet i danych

Cztery podstawowe typy kable sieciowe stosowane we współczesnych sieciach skrętka dwużyłowa (w tym Kot5e, Kot6, Kat6a i Kot7) , kable koncentryczne , kable światłowodowe , i kable krosowe . Każdy z nich służy innym celom w oparciu o wymagania dotyczące przepustowości, ograniczenia odległości i czynniki środowiskowe. W sieciach domowych i biurowych dominują skrętki dwużyłowe, światłowody obsługują transmisje na duże odległości i z dużą szybkością, kable koncentryczne obsługują Internet kablowy i starsze systemy, a kable krosowe zapewniają elastyczne połączenia na krótkie odległości.

Skrętki: podstawa nowoczesnych sieci

Kable typu skrętka zawierają druty miedziane skręcone razem parami w celu zmniejszenia zakłóceń elektromagnetycznych. Reprezentują ponad 80% wszystkich instalacji sieciowych na świecie ze względu na ich ekonomiczność i wszechstronność.

Kategorie i specyfikacje wydajności

UTP a STP: różnice w ekranowaniu

Skrętki występują w dwóch konfiguracjach:

• Skrętka nieekranowana (UTP) : Najpopularniejszy typ, stanowiący około 90% instalacji. Kable UTP są lżejsze, bardziej elastyczne i kosztują około 0,10–0,30 USD za stopę. Dobrze sprawdzają się w standardowych środowiskach biurowych przy minimalnych zakłóceniach elektromagnetycznych.

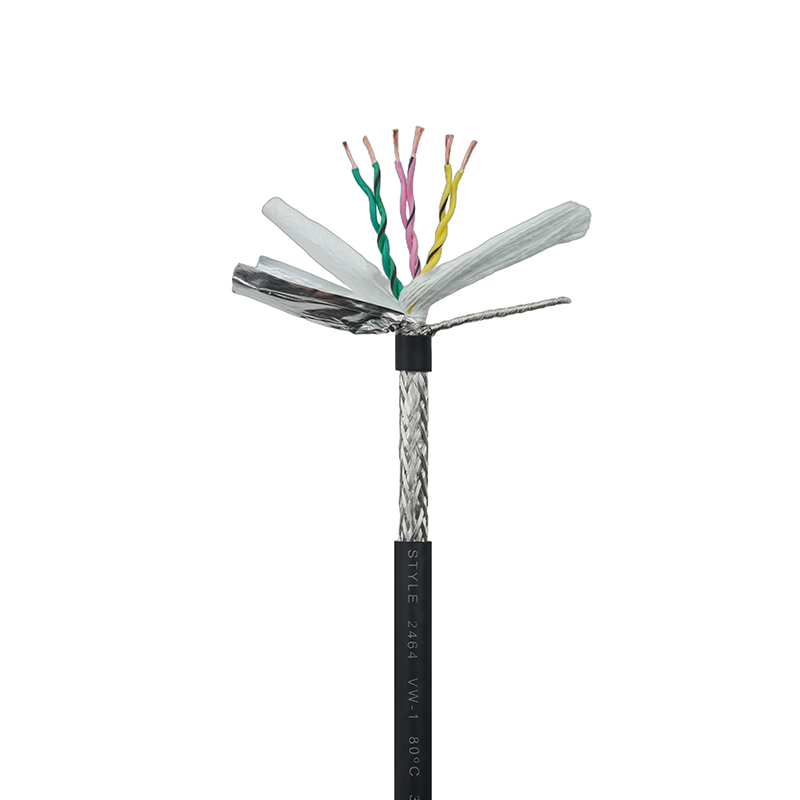

• Ekranowana skrętka (STP) : Zawiera dodatkową folię lub plecionkę ekranującą wokół par przewodów. Kable STP kosztują 0,50–1,00 USD za stopę, ale zapewniają doskonałą ochronę w warunkach przemysłowych, w pobliżu ciężkich maszyn lub w centrach danych z gęstymi ciągami kablowymi.

Na przykład zakład produkcyjny instalujący kable sieciowe w pobliżu urządzeń linii montażowej odniósłby korzyści z zastosowania STP, aby zapobiec degradacji sygnału na skutek zakłóceń silnika, podczas gdy typowe biuro domowe może niezawodnie używać kabli UTP Cat6.

Kable koncentryczne: zastosowania starsze i specjalistyczne

Kable koncentryczne składają się z centralnego miedzianego przewodnika otoczonego izolacją, plecionej metalowej osłony i zewnętrznej osłony. Chociaż są mniej powszechne w nowoczesnych sieciach Ethernet, nadal mają kluczowe znaczenie kablowe łącza internetowe o prędkości do 1 Gb/s dzięki technologii DOCSIS 3.1.

Typowe typy kabli koncentrycznych

• RG-6 : Standard telewizji kablowej i Internetu z impedancją 75 omów. Kable RG-6 mogą przesyłać sygnały na odległość do 500 metrów przy minimalnych stratach, co czyni je idealnymi do domowych instalacji szerokopasmowych.
• RG-59 : Cieńszy kabel zwykle używany do krótkotrwałych zastosowań CCTV i analogowego sygnału wideo. Maksymalna efektywna odległość wynosi około 200 metrów, zanim degradacja sygnału stanie się zauważalna.
• RG-11 : Grubszy, niskostratny kabel do zastosowań na długich dystansach przekraczających 500 metrów. Budynki komercyjne często wykorzystują RG-11 do połączeń szkieletowych pomiędzy punktami dystrybucyjnymi.

Praktyczny przykład: kablowe usługi internetowe Comcast i Spectrum zapewniają połączenie z domami za pomocą kabli koncentrycznych RG-6 z cokołów ulicznych, obsługując prędkość pobierania 940 Mbps i prędkość wysyłania 35 Mbps w typowych konfiguracjach.

Kable światłowodowe: szybka transmisja danych

Kable światłowodowe przesyłają dane w postaci impulsów świetlnych przez włókna szklane lub plastikowe, umożliwiając prędkości od 10 Gb/s do 100 Gb/s na dystansach przekraczających 40 kilometrów bez utraty sygnału. Są odporne na zakłócenia elektromagnetyczne i zapewniają najwyższe bezpieczeństwo, ponieważ nie emitują sygnałów, które można przechwycić.

Światłowód jednomodowy a światłowód wielomodowy

Centra danych powszechnie wdrażają wielomodowy światłowód OM4 dla połączeń serwer-przełącznik w tym samym budynku, co pozwala osiągnąć takie rezultaty Prędkość 10 Gb/s na dystansie 400 metrów . Tymczasem firmy telekomunikacyjne wykorzystują światłowód jednomodowy w sieciach metropolitalnych łączących miasta, zachowując integralność sygnału Przęsła o długości 80 km bez repetytorów.

Koszty wdrożenia w świecie rzeczywistym

Instalacja infrastruktury światłowodowej wymaga specjalistycznego sprzętu i wiedzy. Typowe koszty instalacji w przedsiębiorstwie 1-6 dolarów za stopę łącznie z porodem, zakończeniem ciąży i testowaniem. Z perspektywy czasu okablowanie budynku biurowego o powierzchni 10 000 stóp kwadratowych za pomocą światłowodowych połączeń szkieletowych może wymagać inwestycji o wartości 15 000–25 000 USD w porównaniu z 3000–5000 USD w przypadku porównywalnej infrastruktury skrętki.

Kable krosowe: elastyczne rozwiązania w zakresie łączności

Kable krosowe to krótkie kable sieciowe (zazwyczaj 0,5 do 15 metrów ) przeznaczone do podłączania urządzeń do gniazdek ściennych, przełączników do routerów lub sprzętu w szafach serwerowych. Wykorzystują tę samą technologię skrętki lub światłowodów, co kable do instalacji stałej, ale są wyposażone w formowane osłony odciążające i elastyczne osłony umożliwiające częste manipulacje.

Rodzaje i zastosowania

• Kable krosowe proste : Podłącz różne typy urządzeń (komputer do przełącznika, router do modemu). Stanowią one 95% całkowitego wykorzystania kabli krosowych i są zgodne ze standardem okablowania T568A lub T568B na obu końcach.
• Kable krosowe krosowane : Podłącz bezpośrednio podobne urządzenia (komputer do komputera, przełącznik do przełącznika). Nowoczesne urządzenia z technologią Auto-MDIX w dużej mierze wyeliminowały potrzebę stosowania kabli krosowych, redukując ich wykorzystanie do mniej niż 5% zastosowań.
• Kable światłowodowe : Dostępne ze złączami LC, SC, ST lub MTP do podłączania sprzętu światłowodowego. Centra danych powszechnie używają złączy LC duplex ze względu na ich niewielką powierzchnię, co pozwala 144 połączenia światłowodowe w jednym panelu rackowym o wysokości 1U .

Względy jakości

Jakość kabla krosowego znacząco wpływa na wydajność sieci. Profesjonalne kable krosowe z pozłacane złącza i pozłacane warstwą 50 mikronów kosztują 5–15 dolarów za sztukę, ale zapewniają odporność na korozję i niezawodne połączenia przez tysiące cykli wstawiania. Kable budżetowe w cenie 1–3 USD każdy mogą wystarczyć do instalacji statycznych, ale często ulegają przedwczesnym uszkodzeniom w środowiskach wymagających częstych ponownych połączeń.

Administratorzy sieci w środowiskach korporacyjnych zazwyczaj dysponują kablami krosowymi o różnych długościach. Standardowa konfiguracja szafy serwerowej może obejmować dwadzieścia 1-metrowych kabli krosowych Cat6a do połączeń przełącznika z serwerem, pięć 3-metrowych kabli do połączeń między szafami i dziesięć 0,5-metrowych kabli do paneli krosowych o dużej gęstości.

Wybór odpowiedniego kabla sieciowego

Wybór odpowiednich kabli sieciowych zależy od konkretnych wymagań, w tym odległości, prędkości, środowiska i ograniczeń budżetowych.

Ramy decyzyjne

1. Do sieci domowych i małych biur w odległości poniżej 100 metrów : Skrętka dwużyłowa Cat6 lub Cat6a zapewnia doskonałą wydajność przy rozsądnych kosztach, obsługując obecne prędkości gigabitowe i przyszłe aktualizacje 10 Gb/s bez wymiany.
2. Do kablowych połączeń internetowych : Kable koncentryczne RG-6 pozostają standardem w podłączaniu modemów do sieci dostawców usług, obsługując prędkości do 1 Gb/s w technologii DOCSIS 3.1.
3. Do budowy połączeń szkieletowych o długości przekraczającej 100 metrów : Wielomodowe kable światłowodowe zapewniają niezawodną, szybką łączność w sieciach kampusowych i budynkach wielopiętrowych, a światłowód OM4 obsługuje prędkość 10 Gb/s na dystansie 400 metrów.
4. Dla telekomunikacji dalekobieżnej : Kable światłowodowe jednomodowe umożliwiają transmisję danych na odległość kilkudziesięciu kilometrów bez degradacji sygnału, co jest istotne w sieciach metropolitalnych i rozległych.

Czynniki środowiskowe

Warunki środowiskowe znacząco wpływają na wybór kabla. Obiekty przemysłowe z ciężkimi maszynami wymagają ekranowanej skrętki dwużyłowej, aby zapobiec zakłóceniom elektromagnetycznym. Instalacje zewnętrzne wymagają kabli do wkopywania w ziemię lub napowietrznych z płaszczami odpornymi na promieniowanie UV i wodoodporną konstrukcją, co zazwyczaj jest kosztowne 2-3 razy więcej niż odpowiedniki wewnętrzne . Do instalacji w pomieszczeniach wentylacyjnych wymagane są kable przeznaczone do przestrzeni nadprzestrzennych, spełniające przepisy bezpieczeństwa przeciwpożarowego, wyposażone w specjalną izolację, której koszt wynosi około 40% więcej niż standardowe kable w osłonie PVC .

Zrozumienie tych czterech typów kabli sieciowych i ich specyficznych zastosowań zapewnia niezawodną infrastrukturę sieciową, która spełnia bieżące potrzeby, zapewniając jednocześnie skalowalność dla przyszłych wymagań.
