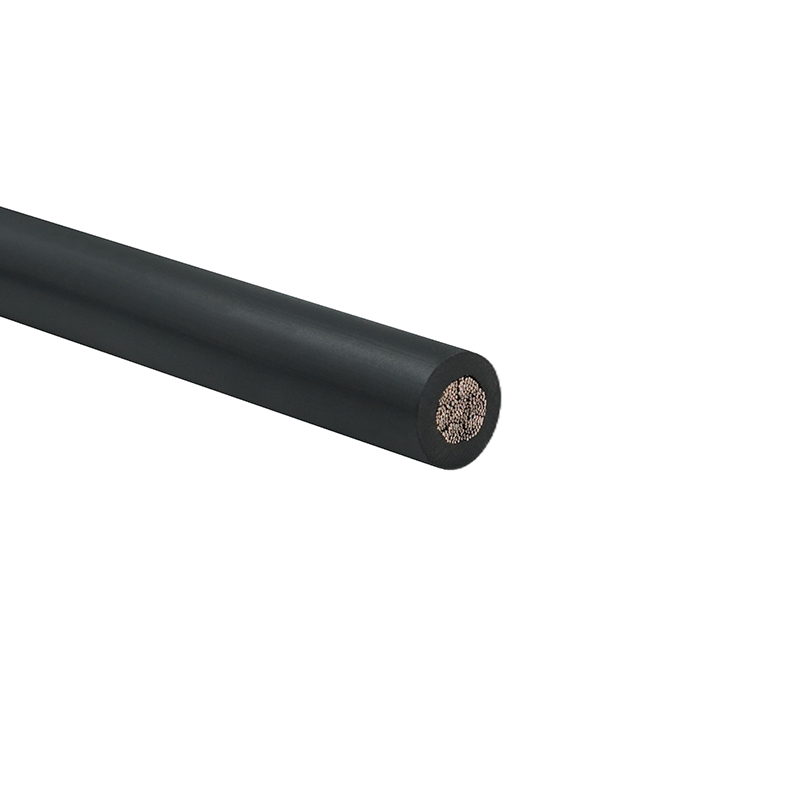

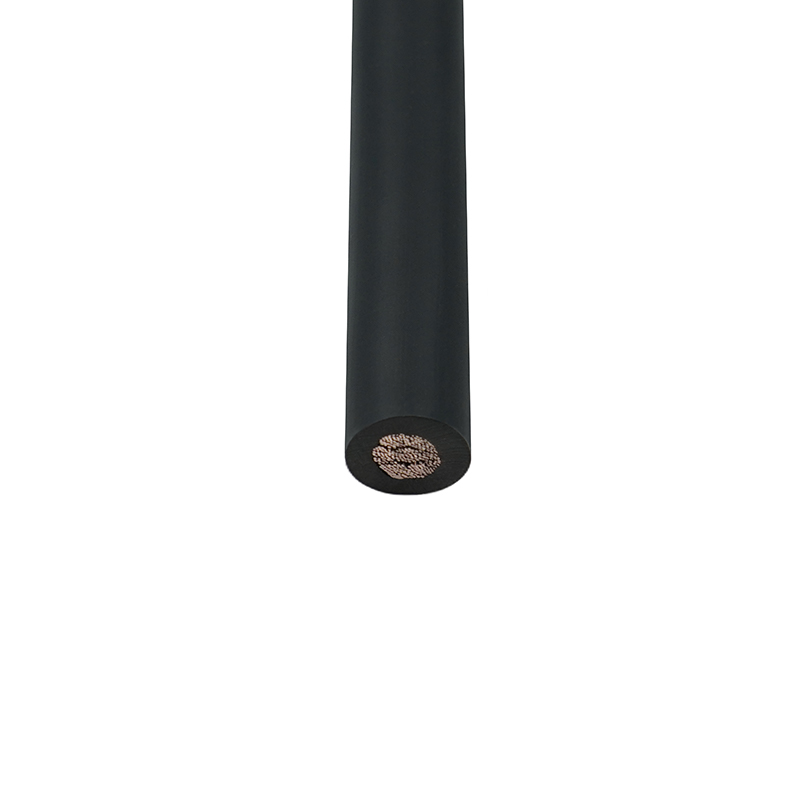

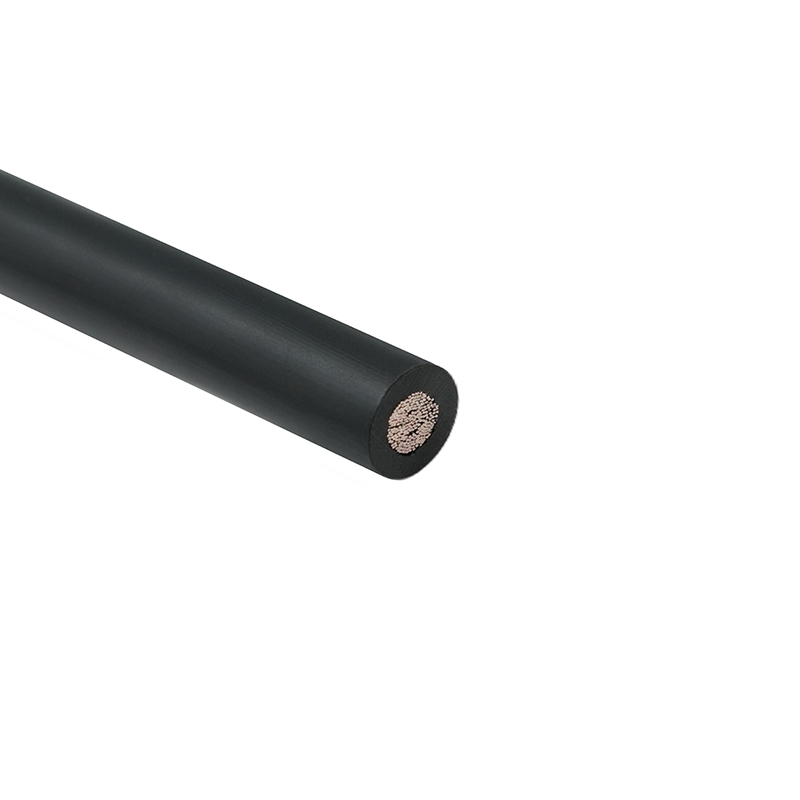

Przewód izolowany z certyfikatem UL w Ameryce Północnej (UL1015)

Pozycjonowanie produktu: Uniwersalny kabel zasilający do urządzeń wewnętrznych, objęty systemem certyfikacji UL, koncentrujący się na jednożyłowym przesyłaniu mocy w scenariuszach średnio-wysokiego napięcia i wysokiej temperatury. Służy jako „podstawowy model standardowego podłączenia zasilania” dla urządzeń przemysłowych i cywilnych.

Skontaktuj się z nami

Poprzedni：Drut z miękką osłoną UL2464 (certyfikat UL)
Następny：No next article

Informacje o produkcie

Skontaktuj się z nami

O nas

Informacje o produkcie

Przewód przyłączeniowy UL1015 – parametry techniczne

Modelka	Rozmiar AWG	Linki z gołej miedzi (BS)	Średnica gołego pasma miedzianego (mm)	Linki miedziane cynowane (TS)	Średnica pasma miedzi cynowanej (mm)	Grubość izolacji (mm)	Około. Waga (KG/KM)	Min. Izolacja zewnętrzna (mm)	Maks. Izolacja zewnętrzna (mm)
UL1015	26	7	0.16	7	0.16	0.76	7.1	2	2.2
UL1015	24	11	0.16	11	0.16	0.76	8.3	2.1	2.3
UL1015	22	17	0.16	17	0.16	0.76	10	2.3	2.5
UL1015	20	26	0.16	26	0.16	0.76	12.4	2.5	2.7
UL1015	18	41	0.16	41	0.16	0.76	16.2	2.7	2.9
UL1015	17	51	0.16	51	0.16	0.76	19	2.8	3
UL1015	16	26	0.254	27	0.25	0.76	22.6	3	3.2
UL1015	15	33	0.254	34	0.25	0.76	25.9	3.2	3.4
UL1015	14	41	0.254	43	0.25	0.76	31.5	3.4	3.6
UL1015	13	52	0.254	54	0.25	0.76	36.5	3.6	3.8
UL1015	12	65	0.254	67	0.25	0.76	45.5	3.9	4.1
UL1015	11	82	0.254	85	0.25	0.76	52.6	4.3	4.5
UL1015	10	104	0.254	107	0.25	0.76	67.1	4.8	5
UL1015	9	94	0.3	94	0.3	0.76	89	5.3	5.5
UL1015	8	118	0.3	118	0.3	1.15	107.5	6.5	6.7
UL1015	7	147	0.3	147	0.3	1.15	140.3	7	7.2
UL1015	6	189	0.3	189	0.3	1.52	172.6	8.4	8.6
UL1015	5	238	0.3	238	0.3	1.52	207.6	9.1	9.3
UL1015	4	299	0.3	299	0.3	1.52	267.9	9.8	10
UL1015	3	378	0.3	378	0.3	1.52	325.6	10.7	11.1
UL1015	2	475	0.3	475	0.3	1.52	382.5	11.7	12.1
UL1015	1	600	0.3	600	0.3	2.03	495.9	13.8	14.2
UL1015	1/0	251	0.52	272	0.5	2.03	615.3	14.5	14.9
UL1015	2/0	317	0.52	343	0.5	2.03	750	15.8	16.4
UL1015	3/0	400	0.52	433	0.5	2.03	923	17.2	17.8
UL1015	4/0	505	0.52	546	0.5	2.03	1134.3	18.9	19.5

Uwaga: BS = żyły miedziane, TS = żyły miedziane cynowane. Wartości są nominalnymi parametrami projektowymi przewodu przyłączeniowego UL1015 i mogą się nieznacznie różnić w zależności od partii produkcyjnej. Przesuń w lewo/w prawo, aby wyświetlić wszystkie kolumny na urządzeniu mobilnym.

Cechy produktu:
Stabilne parametry elektryczne: napięcie znamionowe 600 V, odpowiednie dla obwodów głównych urządzeń; przewodnikami są jednożyłowe/wielożyłowe gołe miedź/miedź cynowana, o obciążalności prądowej dostosowanej do wymagań. Rezystancja przewodu przy 20°C jest optymalizowana na podstawie grubości drutu (np. około 16,2 Ω/km dla 18AWG).
Bezpieczeństwo odporne na ciepło i ognioodporne: Wyposażone w specjalną, odporną na ciepło izolację PVC, o wartości znamionowej 105 ℃, aby wytrzymać lokalne wysokie temperatury sprzętu; przechodzi test pionowej ognioodporności UL VW-1, jest samogasnący pod wpływem ognia i jest zgodny z północnoamerykańskimi normami bezpieczeństwa.
Elastyczne możliwości adaptacji: Dostępne w różnych kolorach izolacji (czarny, czerwony, niebieski itp.) w celu łatwej identyfikacji obwodu; obejmuje szeroką gamę przekrojów drutu; jest zgodny z dyrektywami środowiskowymi RoHS, odpowiedni dla rynków w wielu krajach.

Scenariusze zastosowań: Nadaje się do przesyłu energii średnio-wysokiego napięcia, stosowany w okablowaniu wewnętrznych obwodów głównych obrabiarek i kompletnych szaf rozdzielczych mocy, kablach przyłączeniowych do urządzeń gospodarstwa domowego dużej mocy (klimatyzatory, piekarniki) oraz odgałęźnych kablach zasilających od skrzynek rozdzielczych budynków po duże urządzenia.
