Przemysłowe okablowanie parowe odporne na gaz i olej: praktyczny przewodnik po wyborze

Praca naftowa i gazownicza rzadko zapewnia okablowaniu łatwe życie. Kabel parowy może wyglądać prosto, ale w rafinerii, na podłodze wiertniczej lub w pobliżu terminalu paliwowego musi przetrwać kontakt z węglowodorami, cykle cieplne, wibracje, zmywanie, a czasami ciągły ruch. Przemysłowe okablowanie parowe odporne na gaz i olej jest praktycznym rozwiązaniem, gdy zwykła skrętka dwużyłowa zmięknie, pęcznieje, pęka lub traci jakość sygnału zbyt wcześnie. Przydatnym pytaniem nie jest po prostu „czy jest olejoodporny?” ale „jaki olej, w jakiej temperaturze, na jak długo i w jakich warunkach mechanicznych?”

Czym właściwie jest przemysłowe okablowanie parowe odporne na gaz i olej?

W okablowaniu parowym do przesyłania sygnału wykorzystywane są dwa izolowane przewody skręcone ze sobą. W obiektach przemysłowych sygnałem tym może być RS-485, oprzyrządowanie, dane sterujące, Ethernet lub połączenie czujnika niskiego poziomu. Konstrukcja par pomaga odrzucić szumy w trybie wspólnym, ale sama w sobie nie sprawia, że ​​kabel nadaje się do zastosowań związanych z ropą i gazem. Opór wynika z całej konstrukcji: żyły przewodu, materiału izolacyjnego, wypełniaczy, taśm, ekranów, powłoki wewnętrznej i płaszcza zewnętrznego.

Kabel sprzedawany do takich środowisk należy traktować raczej jako zespół inżynieryjny niż towar. Kurtka musi być odporna na określone płyny, z którymi będzie się spotykać. Izolacja musi zachować swoje właściwości elektryczne. Osłona musi pozostać skuteczna po zgięciu i zakończeniu. Kabel musi odpowiadać metodzie instalacji, niezależnie od tego, czy jest zamocowany w korytku, przeciągnięty przez kanał kablowy, czy też zginany w poruszającej się maszynie.

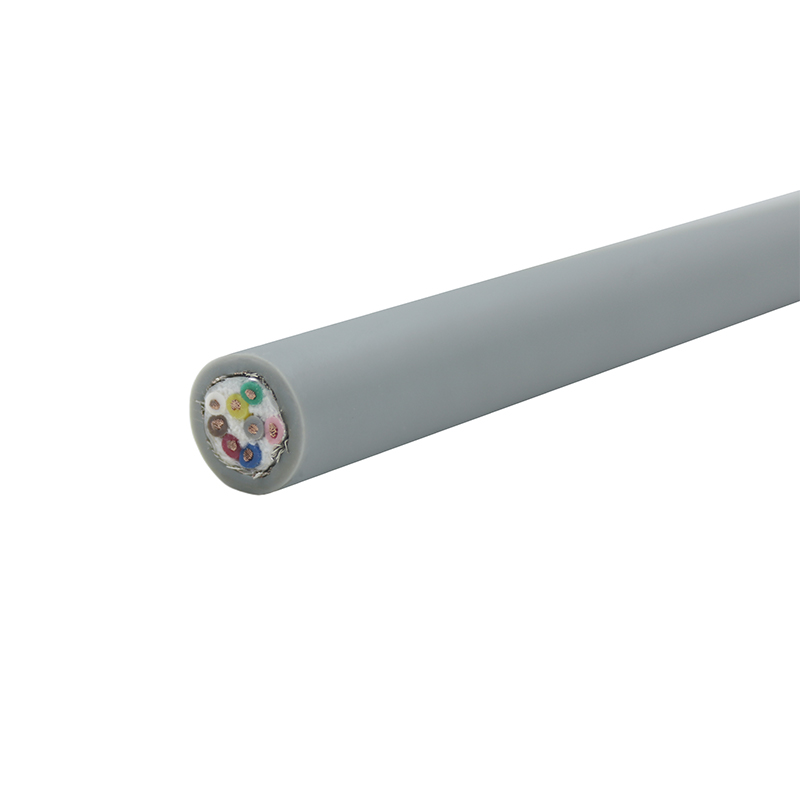

LIYCY-TP Elastyczna skrętka ekranowana do transmisji danych Przemysłowa skrętka ekranowana przeznaczona do precyzyjnych łączy sygnałowych; istotne podczas przeglądu zespołów z płaszczem dla wymagających środowisk. Zobacz produkt →

Dlaczego środowiska naftowe i gazowe karzą zwykły kabel parowy

Węglowodory nie są takie same. Olej napędowy, olej hydrauliczny, olej smarowy, ropa naftowa, glikol, metanol, płyny wiertnicze i chemikalia czyszczące mogą atakować polimery na różne sposoby. Niektóre powodują zwiększenie objętości. Niektóre usuwają plastyfikatory i pozostawiają powłokę twardą i łamliwą. Inne zmiękczają powierzchnię, zmniejszają odporność na ścieranie lub zmieniają wymiary na tyle, aby wpłynąć na złącza i dławiki. Kurtka, która przetrwa próbę rozpryskową, może nie działać po długotrwałym zanurzeniu lub wielokrotnym narażeniu na podwyższoną temperaturę.

Ciepło przyspiesza atak chemiczny. Zimno sprawia, że ​​niektóre materiały stają się sztywne i łatwiej pękają. Ekspozycja na promieniowanie UV powoduje starzenie się kurtek outdoorowych. Słona woda i wilgoć powodują korozję osłon, drenów i zakończeń. Naprężenia mechaniczne dodają kolejną warstwę: wibracje, mycie pod ciśnieniem, ścieranie korytek kablowych, małe promienie zgięcia i ciągłe zginanie. W obszarach niebezpiecznych kabel musi także pasować do projektu instalacji, uwzględniając dławnice, bariery i układy uszczelniające. Kabel sam w sobie nie jest „przeciwwybuchowy”; jest to jedna część zgodnego systemu.

Kurtka i materiały izolacyjne, które robią różnicę

Poliuretan (PUR) jest często dobrym wyborem w przypadku elastycznych przemysłowych kabli parowych narażonych na działanie oleju, ścieranie i powtarzające się ruchy. Zapewnia dobrą odporność na olej i wytrzymałe właściwości mechaniczne, dlatego pojawia się w łańcuchach przeciąganych, robotyce i zastosowaniach związanych z myciem. Nie jest to uniwersalne: należy sprawdzić ekspozycję na gorącą wodę i parę, a niektóre preparaty zachowują się inaczej niż inne. Na przykład ekranowana skrętka Ethernet w osłonie PUR może być rozsądnym rozwiązaniem w zaolejonych obszarach automatyki, gdzie liczy się zarówno integralność sygnału, jak i wytrzymałość powłoki.

Kabel ekranowany kategorii 6 z powłoką PUR TPU-CAT6-STP Ekranowany skrętka kategorii 6 z powłoką PUR do łączy Gigabit w zastosowaniach przemysłowych i zewnętrznych o dużym zużyciu; istotne, gdy liczy się wytrzymałość kurtki. Zobacz produkt →

Kauczuk nitrylowy, polichloropren i inne związki gumy są powszechne tam, gdzie wymagana jest odporność na olej, odporność na ciepło i trwałość na zewnątrz. Zwykle są cięższe i mniej elastyczne niż PUR, dlatego lepiej sprawdzają się na trasach stałych lub okazjonalnie elastycznych niż w przypadku łańcuchów przeciąganych o dużej liczbie cykli. Polietylen jest dobrze odporny na wilgoć i wiele substancji chemicznych, ale jest sztywniejszy i mniej wyrozumiały w ruchu. PVC jest ekonomiczny i trudnopalny, ale odporność na olej różni się znacznie w zależności od składu, więc samo określenie „płaszcz PVC” niewiele mówi. FEP i PTFE pojawiają się tam, gdzie odporność chemiczna lub wysoka temperatura uzasadniają koszt.

Wybór izolacji ma równie duże znaczenie. PE, PP, FEP i XLPE mogą spełniać różne potrzeby elektryczne i termiczne. W przypadku okablowania parowego pojemność, impedancja i asymetria par wpływają na jakość sygnału. Gruba, olejoodporna kurtka nie może zrekompensować złej geometrii pary.

Ekranowanie, parowanie i integralność sygnału

W zakładach naftowych i gazowych występują zakłócenia elektryczne. Silniki, napędy, sprzęt spawalniczy, radia i dystrybucja mocy mogą łączyć szum w pary sygnałów. Osłony foliowe zapewniają duży zasięg i sprawdzają się w konstrukcjach kompaktowych. Plecione osłony są lepiej odporne na zginanie i uszkodzenia mechaniczne. Wiele przemysłowych kabli parowych łączy oba te elementy. Indywidualne ekranowanie par może zmniejszyć przesłuch, podczas gdy ogólny ekran radzi sobie z zakłóceniami zewnętrznymi.

Tarcza działa tylko wtedy, gdy jest prawidłowo zakończona. Przewód spustowy pozostawiony bez ruchu, ekran uziemiony w niewłaściwym miejscu lub złącze o słabym połączeniu 360 stopni mogą zamienić dobry kabel w źródło sporadycznych usterek. W obszarach niebezpiecznych końcówki ekranujące i spustowe muszą także pasować do konstrukcji uziemienia i izolacji. Nie zakładaj, że więcej ekranowania jest zawsze lepsze; wybierz osłonę pasującą do problemu hałasu, rodzaju pary i dostępnej przestrzeni.

Praktyczna lista kontrolna wyboru

Wybór należy rozpocząć od ekspozycji, a nie od nagłówka katalogu. Poniższa tabela pozwala w prosty sposób porównać deklarację dostawcy z rzeczywistymi potrzebami aplikacji.

Szczegóły instalacji i konserwacji, które decydują o żywotności

Nawet dobry kabel może zawieść podczas instalacji. Przestrzegaj promienia zgięcia. Unikaj ciasnych opasek kablowych, które zakłócają geometrię pary. Wspieraj długie pionowe biegi. Jeśli jest to możliwe, pary sygnałów należy oddzielić od kabli zasilających i przestrzegać projektu ekranowania i uziemienia. W obszarach narażonych na działanie wody należy sprawdzić, czy dławnice i zakończenia są kompatybilne z materiałem płaszcza i nie powodują koncentracji naprężeń.

Jeśli trasa się przesuwa, użyj kabla zaprojektowanego i przetestowanego pod kątem tego ruchu. Na przykład ekranowany kabel łańcuchowy typu skrętka o dużej elastyczności jest przeznaczony do wielokrotnego zginania, a nie do sporadycznej regulacji. W przypadku stałych tac, twardsza guma lub płaszcz PUR może być nadal właściwym wyborem, ale trwałość przy zginaniu nie musi być czynnikiem ograniczającym. Podczas konserwacji należy sprawdzić, czy osłona nie puchnie, nie ma pęknięć, spłaszczeń, korozji osłony i luźnych zakończeń. Wymień kabel, który zmienił kształt lub twardość po ekspozycji chemicznej; utracił już część marginesu bezpieczeństwa.

TRVVSP Ekranowany kabel łańcuchowy ze skrętką o dużej elastyczności, o dużej elastyczności Ekranowana skrętka łańcuchowa do szybkiego przesyłu sygnału i mocy na trasach ruchomych; sprawdzić, czy powtarzające się zginanie jest częścią instalacji. Zobacz produkt →

Kontrole jakości i dokumentacja, o którą należy poprosić

Zapytaj o coś więcej niż tylko materialną nazwę. Przydatne dowody obejmują warunki testu zanurzenia w oleju, wyniki rozciągania i wydłużenia przed i po ekspozycji, pęcznienie objętościowe, wytrzymałość na zginanie na zimno, zachowanie płomienia, ciągłość ekranu, rezystancję przewodu i wytrzymałość na napięcie. W przypadku par danych dane dotyczące pojemności i impedancji pomagają potwierdzić, że kabel będzie obsługiwał zamierzony sygnał. W przypadku zastosowań ruchomych warunki testu zginania mają większe znaczenie niż ogólny opis „dużej elastyczności”.

Identyfikowalność partii, oznakowanie kurtki i jasne określenie testowanego zakresu temperatur to także praktyczne punkty zakupu. Jeśli dostawca nie może wyjaśnić, w jaki sposób kabel został przetestowany lub nie może dopasować płaszcza do rzeczywistej listy płynów, zadawaj pytania. Nasz zasoby laboratoryjne i badawcze to szczegóły, które warto sprawdzić przed zablokowaniem specyfikacji.

Dopasowanie kabla do zastosowania

• Platformy morskie i podłogi wiertnicze: metody instalacji w słonej wodzie, oleju, wibracjach, promieniach UV i w obszarach niebezpiecznych.
• Rafinerie i zakłady petrochemiczne: ciepło, węglowodory, EMI i długie, stałe serie zmieszane z lokalnym zginaniem.
• Tankownie i terminale paliwowe: starzenie się na zewnątrz, kontakt z paliwem, uszczelnianie parowe i długie trasy kablowe.
• Rurociągi i tłocznie: duże wahania temperatury, wibracje i integralność sygnału oprzyrządowania.
• Maszyny i automatyka w zakładach oleistych: chłodziwo, olej hydrauliczny, wielokrotne zginanie i ścieranie.

Nie należy oczekiwać, że ten sam gatunek kabla rozwiąże każdy przypadek. Para nieruchomych instrumentów w gorącej rafinerii i para kabli ruchomych w maszynie zaolejonej mogą być nazywane „odpornymi na olej”, ale są to różne konstrukcje. Dobry wybór oddziela te obowiązki na początku, a następnie dopasowuje kurtkę, tarczę, konstrukcję pary i zgodę na trasę.

Łączenie specyfikacji

Przemysłowe okablowanie parowe odporne na gaz i olej to szczegół mający duży wpływ na niezawodność. Zacznij od listy płynów i temperatury, a następnie sprawdź parametry elektryczne, ekranowanie, ruch mechaniczny, wymagania dotyczące obszarów niebezpiecznych i dokumentację. Jeżeli trasa jest ustalona, ​​priorytetem jest odporność chemiczna i termiczna. Tam, gdzie się porusza, dodaj do tej samej recenzji elastyczność i odporność na ścieranie. Zamówienie to zapewnia uczciwość specyfikacji i pozwala uniknąć płacenia za funkcję płaszcza, która nie uwzględnia prawdziwego trybu awarii.

Jeśli zwężasz kabel dla konkretnej rafinerii, terminalu, skidu lub pakietu offshore, porozmawiaj z naszym zespołem z ekspozycją na płyn, trasą i szczegółami sygnału. Krótka, jasna notatka aplikacyjna zwykle oszczędza więcej czasu niż długa lista ogólnych stwierdzeń dotyczących „odporności na olej”.
