Producenci płaskich kabli jezdnych do wind

Kluczowe cechy użytkowe płaskich kabli jezdnych wind w systemach ruchu pionowego

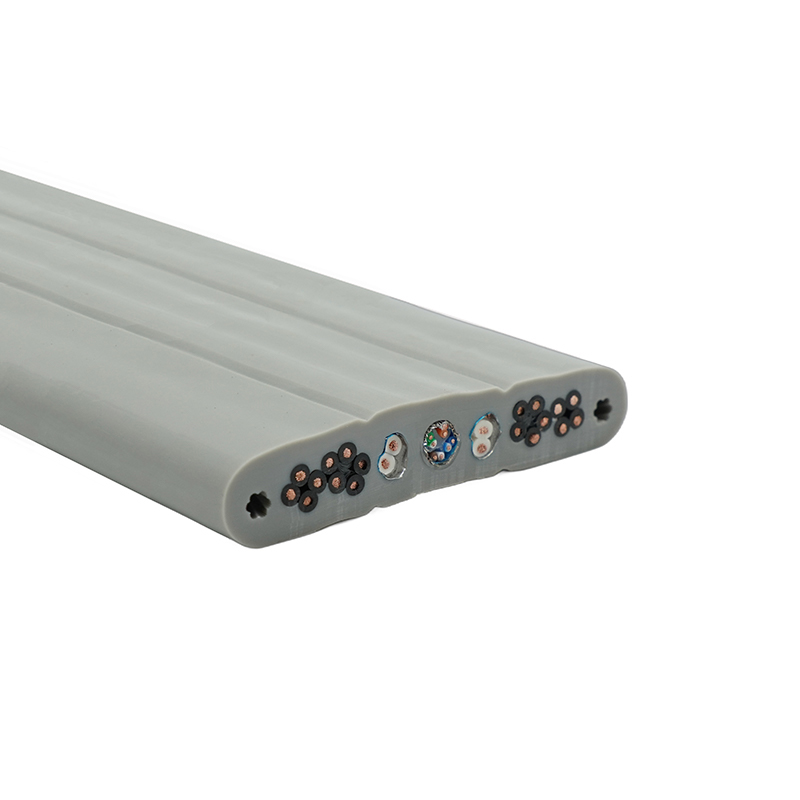

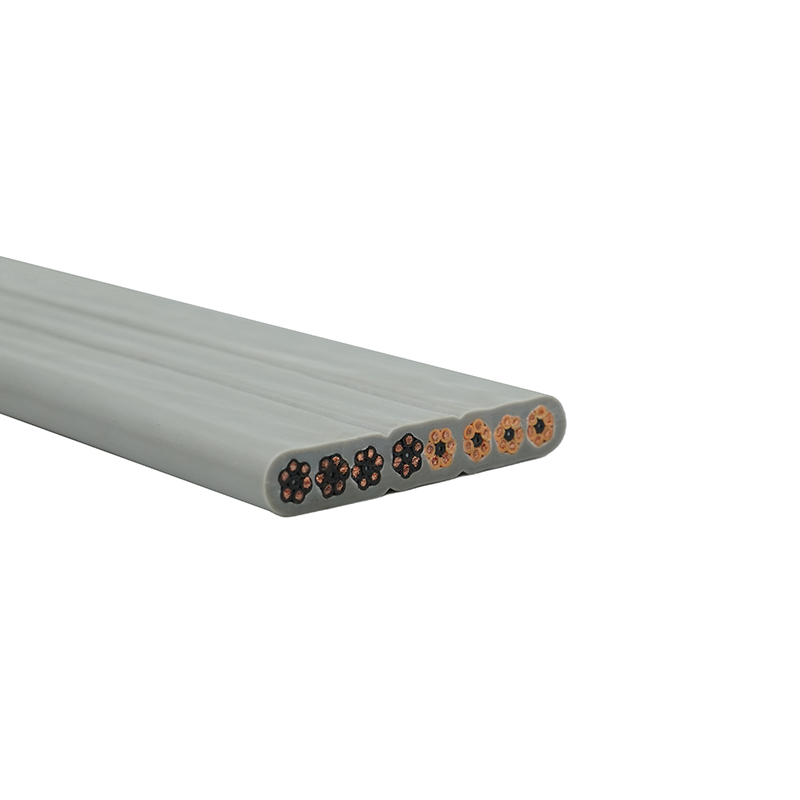

Konstrukcja przewodnika i znaczenie liczby żył

Płaskie kable do windy polegają na drobnożyłowych przewodnikach miedzianych, aby przetrwać ciągły ruch w pionie i częste zginanie. Zwiększenie liczby żył zmniejsza naprężenia zginające na każdym pojedynczym włóknie, co zmniejsza prawdopodobieństwo pęknięcia przewodu pod cyklicznymi obciążeniami. W zastosowaniach, w których występują małe promienie zgięcia w punktach krążków linowych lub gdy kabel jest nawinięty na małe szpule, bardzo cienkie sploty i wyważone kierunki skrętu zmniejszają wewnętrzne ciernie i pomagają utrzymać stałą rezystancję styku przez cały okres użytkowania kabla.

Płaska geometria: efektywność przestrzenna i zachowanie mechaniczne

Płaski przekrój poprzeczny został wybrany tak, aby zminimalizować wykorzystanie przestrzeni wału i zapobiec skręcaniu się lub splątaniu podczas ruchu pionowego. Spłaszczone konstrukcje zmieniają oś neutralną kabla i charakterystykę zginania w porównaniu z kablami okrągłymi; pozwalają na mniejszą ogólną konstrukcję, zachowując jednocześnie stabilność poszczególnych ścieżek przewodników. Jednakże płaska geometria koncentruje siły ścinające na izolacji międzyprzewodowej w skrajnych miejscach zgięcia, dlatego projektanci muszą zweryfikować przyczepność międzywarstwową, grubość izolacji i wszelkie właściwości odciążające, aby uniknąć rozwarstwienia w długotrwałej eksploatacji.

Materiały osłony i odporność na środowisko

Wybór powłoki — zwykle olejoodpornego PCV lub odpornej na starzenie mieszanki gumy — bezpośrednio określa odporność kabla na zanieczyszczenia wału, wilgotność i zmiany temperatury. Związki PCV zapewniają stałą wydajność dielektryczną i łatwość wytłaczania, podczas gdy osłony gumowe zapewniają doskonałą elastyczność w niskich temperaturach i wytrzymałość mechaniczną. W szybach wind wyposażonych w urządzenia hydrauliczne należy wybierać preparaty olejoodporne, aby zapobiec pęcznieniu i zmiękczeniu; w szybach narażonych na działanie promieni UV przez panele szklane lub silny ozon, preferuj mieszanki gumowe z antyozonantami, aby zapewnić dłuższą żywotność.

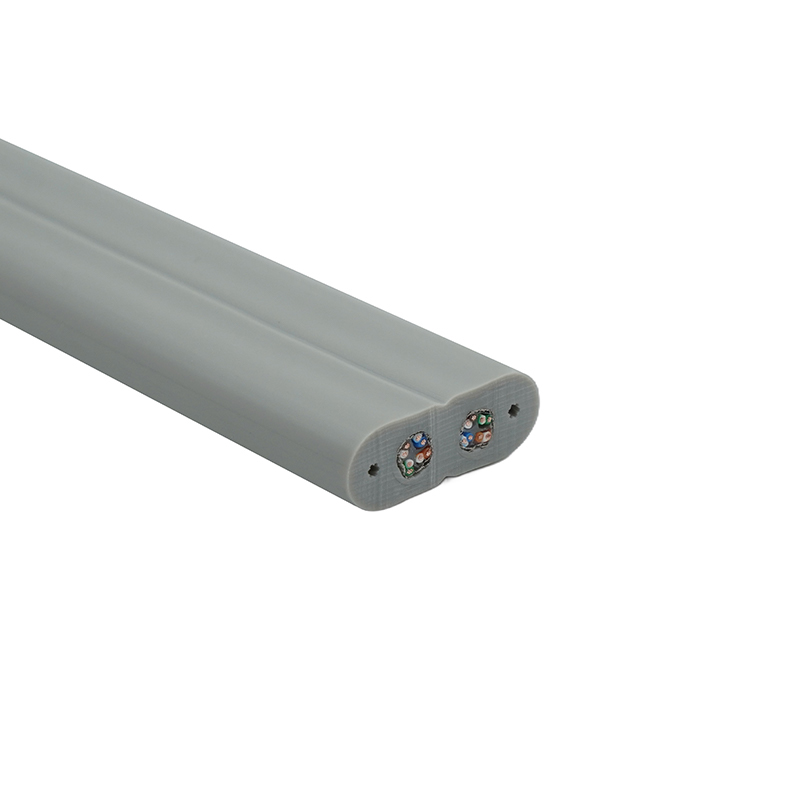

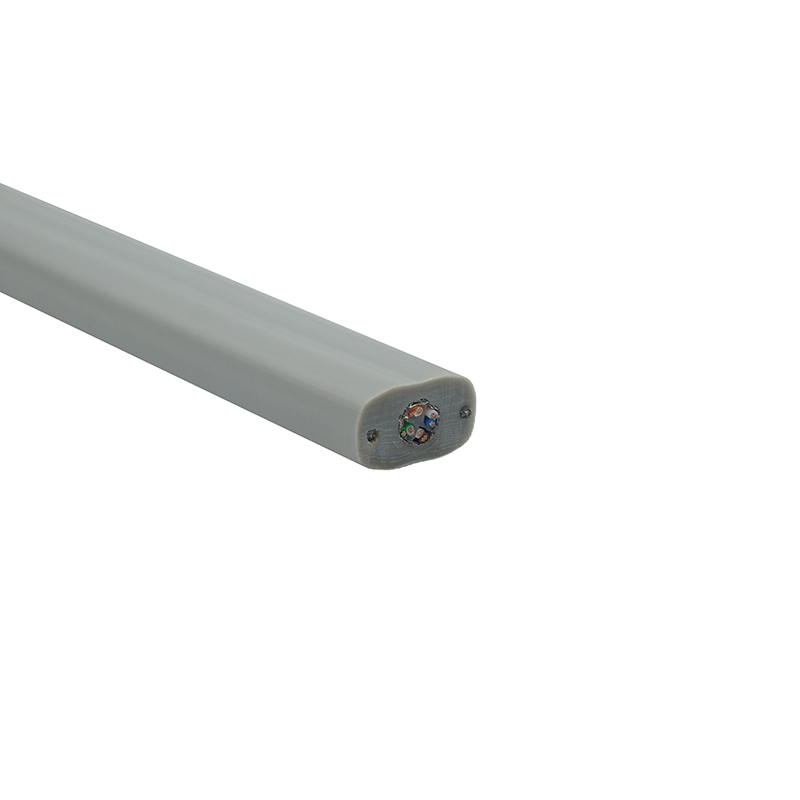

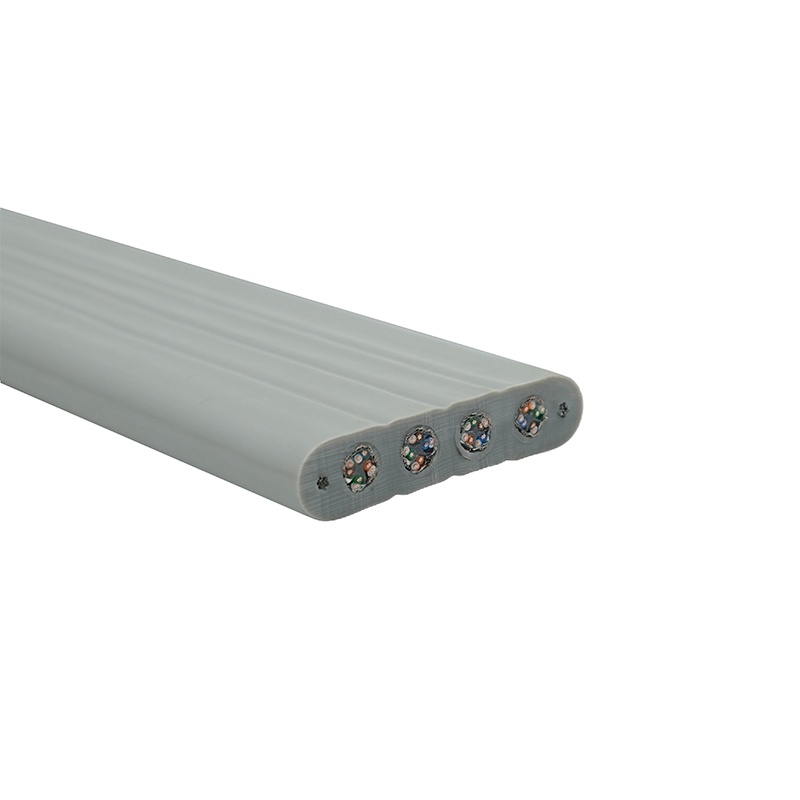

Integralność sygnału i zintegrowane pary danych (opcje płaskie Cat6)

Nowoczesne systemy wind łączą kanały zasilania, sterowania i szybkiej transmisji danych. Integracja płaskich par typu Cat6 wymaga kontrolowanej geometrii par, stałego skręcenia par i starannego oddzielenia od przewodów zasilających, aby ograniczyć przesłuchy i utrzymać wydajność strat odbiciowych na bliskim/odległym końcu (NEXT/FLR). W przypadku określania płaskich kabli do windy Cat6 należy zażądać raportów dotyczących impedancji w zakresie 1–250 MHz, liczby sprzężeń między parami i testów ciągłości próbki po cyklach zginania, aby potwierdzić, że wydajność danych wytrzymuje obciążenia mechaniczne.

Ochrona mechaniczna, odporność na ścieranie i mocowanie wału

Ścieranie krawędzi kół pasowych, szyn prowadzących lub zapylonego środowiska jest częstym mechanizmem awarii. Wybierz kable ze wzmocnionymi warstwami zewnętrznymi lub rozważ dodanie zewnętrznych tulejek przeciwciernych w znanych punktach zużycia. Elementy montażowe — zaciski, prowadnice i przelotki — należy dobrać tak, aby pasowały do ​​płaskiego profilu; zaokrąglone zaciski lub wyłożone kanały zmniejszają obciążenie punktowe. Należy pamiętać, że dodatki ochronne zmieniają wymagania dotyczące promienia zgięcia i mogą zwiększać sztywność; przed instalacją sprawdź montaż pod reprezentatywnymi profilami ruchu.

Bezpieczeństwo elektryczne i odporność ogniowa

Kable wind muszą spełniać normy przeciwpożarowe, dymne i toksyczności odpowiednie dla przepisów budowlanych obowiązujących w miejscu instalacji. Formuły zmniejszające palność i niskodymowe, bezhalogenowe (LSZH) alternatywy zmniejszają ryzyko podczas pożaru. Zawsze potwierdzaj wymagane właściwości ogniowe i żądaj danych z testów dostawcy, takich jak pionowe rozprzestrzenianie się płomienia i emisja dymu, ponieważ receptury powłoki poprawiające elastyczność lub odporność na olej mogą wpływać na zachowanie płomienia.

Testy zmęczeniowe i weryfikacja cyklu życia

Określ testy trwałości, które emulują oczekiwaną długość skoku, prędkość i liczbę cykli windy. Standaryzowane dane laboratoryjne są przydatne, ale nic nie zastąpi testu cyklu pracy, który odzwierciedla rzeczywisty profil ruchu instalacji. Żądaj raportów z testów pokazujących integralność przewodu, rezystancję izolacji i transmisję sygnału przed i po określonej liczbie cykli; porównaj cykle testowe z oczekiwanymi cyklami rocznymi, aby oszacować częstotliwość wymiany i zaplanować konserwację zapobiegawczą.

Kwestie dotyczące ekranowania, uziemienia i zakłóceń elektromagnetycznych

Tam, gdzie obok zasilania biegną wrażliwe linie monitorujące lub komunikacyjne, zintegrowane ekranowanie lub dyskretne ekranowane pary minimalizują zakłócenia elektromagnetyczne. Kable płaskie mogą zawierać ekrany z folii lub plecionki, ale zakończenie ekranu i ciągłe uziemienie wzdłuż trasy kabla są niezbędne do utrzymania skuteczności. Oceń procent pokrycia ekranu i rezystancję kabla; złe zakończenia lub przerywane styki ekranu podczas zginania obniżą odporność na zewnętrzne źródła hałasu.

Przeglądy, konserwacja i diagnostyka na miejscu

• Kontrola wzrokowa – sprawdź, czy nie ma nacięć osłony, śladów zgniecenia, stwardnienia powierzchni lub odbarwień wskazujących na atak chemiczny lub narażenie na ozon.
• Próba zginania — wykonaj delikatne zginanie na zimno, aby wykryć kruchość; zmniejszona elastyczność często poprzedza pękanie pod obciążeniem.
• Kontrole elektryczne — mierz rezystancję i ciągłość izolacji każdego przewodu oraz ciągłość ekranu po zaplanowanych cyklach lub podejrzanych zdarzeniach.
• Prowadzenie dokumentacji — dokumentuj trasę okablowania, zidentyfikowane punkty zużycia i historię wymiany w celu udoskonalenia przyszłych specyfikacji i zamówień.

Kwalifikacje dostawców, certyfikaty i identyfikowalność

Dostawcy posiadający certyfikaty CCC, UL, ISO9001 i CE zazwyczaj wykazują spójne kontrole produkcji i dostęp do odpowiednich laboratoriów testowych. W przypadku krytycznych systemów wind należy wymagać identyfikowalności materiałów, przykładowych wyników testów wytrzymałości na zginanie i płomienia oraz opcji kontroli fabrycznej. Przy zamówieniu niestandardowym płaskie kable do windy , wymagają uruchomienia prototypu z podpisanymi wynikami testów, aby uniknąć niespodzianek w dostawach do produkcji masowej.

Szybkie porównanie: osłony PCV i gumowe do płaskich kabli wind

Praktyczne wskazówki dotyczące zamówień publicznych na projekty wind

Zanim podejmiesz współpracę z dostawcą kabli, ustal długość skoku windy, prędkość, środowisko i oczekiwaną liczbę cykli. Poproś o przetestowanie długości próbek pod kątem parametrów elektrycznych i mechanicznych, żądaj udokumentowanych wyników testów elastyczności i płomienia oraz potwierdź działanie osłony i pary, gdy wymagane są zintegrowane kanały danych. W przypadku specjalistycznych potrzeb — takich jak płaskie kable do wind kategorii 6 lub zwiększona odporność na olej — należy współpracować z producentami mającymi doświadczenie w produkcji niestandardowych kabli jezdnych, którzy mogą dostarczyć identyfikowalne certyfikaty testów i reprezentatywne próbki przed pełną produkcją.
