Producenci ogólnie ekranowanych, trudnopalnych kabli komputerowych

Wybór materiałów na trudnopalne kable komputerowe i praktyczne kompromisy

Projektując trudnopalny kabel komputerowy, wybór pomiędzy PVC, LSZH (Niski Smoke Zero Halogen), bezhalogenowymi mieszankami polietylenu i wysokowydajnymi fluoropolimerami (np. PTFE) decyduje zarówno o odporności ogniowej, jak i długoterminowej użyteczności. Preparaty PVC są niedrogie i mogą zapewniać dobre właściwości samogasnące dzięki dodatkom, ale podczas spalania mogą wytwarzać żrące gazy i gęsty dym. Związki LSZH znacznie zmniejszają toksyczne/szkodliwe odgazowywanie i gęstość dymu – ważne w zamkniętych przestrzeniach, takich jak centra danych i transport publiczny. PTFE i pokrewne fluoropolimery zapewniają najlepszą odporność termiczną i ogniową (temperatury ciągłego użytkowania i doskonała odporność na łuk), ale przy wyższych kosztach i różnej sztywności montażu. Zalecam wybranie minimalnego poziomu wydajności płomienia, który nadal spełnia lokalne przepisy i priorytety operacyjne; w Junshuai doradzamy klientom w zakresie opłacalnych mieszanek LSZH do zastosowań wewnętrznych i kurtek fluoropolimerowych do stosowania w trudnych warunkach.

Normy i metody badań, które należy określić (wraz z praktycznymi kryteriami akceptacji)

Wymaganie określonego standardu zakupu pozwala uniknąć dwuznaczności. W przypadku rozprzestrzeniania się płomienia i dymu, typowe testy i sposób ich stosowania w specyfikacjach:

• UL94: Użyj wersji V0 lub lepszej do akceptacji małych próbek/komponentów; V0 oznacza krótką poświatę i brak płonących kropel.
• Seria IEC 60332: Określ pionowe rozprzestrzenianie się płomienia na pojedynczym kablu (IEC 60332-1) oraz grupowe testy płomienia (IEC 60332-3) dla instalacji wiązkowych.
• IEC 61034 / EN 61034: Pomiary gęstości dymu – wymagana jest maksymalna wartość gęstości optycznej dla zamkniętych przestrzeni.
• Klasyfikacja EN 50525 / CPR (UE): W stosownych przypadkach uwzględnij Euroklasę CPR (np. B2ca, Cca) w wymaganiach dotyczących zamówień.

Praktyczne kryteria akceptacji: określ zarówno normę testową, jak i numeryczne progi pozytywne (np. IEC 61034 d _maks ≤ 0,65, UL94 V0). Pozwala to uniknąć podawania przez dostawców niejednoznacznych informacji o zgodności.

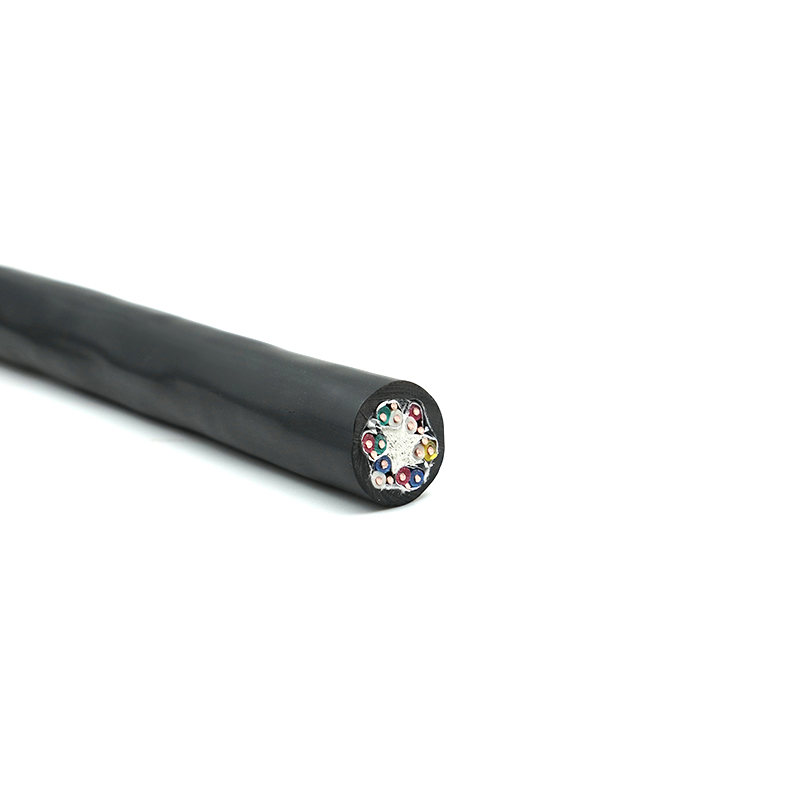

Ogólnie ekranowany kabel komputerowy : szczegóły konstrukcyjne, które mają znaczenie

„Całkowicie ekranowany” oznacza, że cała wiązka kabla ma ciągłą warstwę przewodzącą (folię, oplot lub jedno i drugie) wokół wszystkich izolowanych żył. Kluczowe wybory konstrukcyjne i ich znaczenie:

• Osłona foliowa (aluminium/poliester): zapewnia 100% pokrycia przy niskich kosztach i jest skuteczna w przypadku zakłóceń o wysokiej częstotliwości, ale ma ograniczoną wytrzymałość mechaniczną i odporność na rozdarcie.
• Ekran oplotu (cynowana miedź): zapewnia doskonałą wytrzymałość mechaniczną i ciągłość uziemienia; Procent pokrycia oplotu (np. 60–95%) określa ekranowanie niskich częstotliwości.
• Połączony oplot foliowy: wykorzystuje folię do pełnego pokrycia, a oplot zapewnia wytrzymałość mechaniczną i uziemienie — zalecane w krytycznych środowiskach EMI.
• Przewód drenażowy: linka z cynowanej miedzi, która styka się z ekranem i ułatwia zakończenie — zawsze zamawiaj rozmiar i liczbę żył dostosowanych do sprzętu zakończeniowego.

Zakończenie ekranu i uziemienie: najlepsze praktyki praktyczne

Tarcza jest skuteczna tylko wtedy, gdy jest prawidłowo zakończona. W przypadku całkowicie ekranowanych kabli komputerowych:

• Użyj dedykowanej strategii uziemienia jednopunktowego na długich dystansach, aby uniknąć pętli uziemienia; przymocuj ekran do obudowy lub uziemienia ochronnego na jednym końcu, jeśli to możliwe.
• Jeżeli oba końce muszą być uziemione (wymagania budowlane), należy zastosować dławik w trybie wspólnym lub rezystory łączące w celu kontrolowania prądów krążących.
• Upewnij się, że przewód spustowy jest wystarczająco długi i wstępnie ocynowany do połączeń lutowanych lub zaciskanych; określić zestawy zakończeń lub tulejki w dokumentach zamówienia.

Ograniczanie zakłóceń EMI/EMC: projektowanie na poziomie kabla i środki na poziomie systemu

Wybór kabla zmniejsza emisję promieniowaną i przewodzoną, ale należy go połączyć z praktykami systemowymi:

• Geometria pary skrętki: utrzymuj stałą długość skrętu pary, aby zachować tłumienie w trybie różnicowym; unikaj łączenia szybkich par z zakłóconymi przewodami zasilającymi w tym samym ogólnym ekranie.
• Ścieżki drenu i łączenie: prowadź przewody drenu w jednej płaszczyźnie i unikaj ostrych zakrętów; połączenie z punktem obudowy o niskiej impedancji.
• Prowadzenie kabli: oddzielne kable sygnałowe/czułe od przemienników dużej mocy lub o zmiennej częstotliwości; krzyżować się pod kątem prostym, jeśli jest to nieuniknione.

Rozważania dotyczące projektowania termicznego i mechanicznego trudnopalnych kabli komputerowych

Izolacja i grubość płaszcza wpływają zarówno na rozpraszanie ciepła, jak i na wydajność płomienia. Praktyczne wskazówki:

• Rozmiar przewodu i izolacja: większe przewody zmniejszają I ² straty R, ale wymagają grubszej izolacji, aby utrzymać wytrzymałość dielektryczną; sprawdzić obciążalność prądową w warunkach łączonych (obowiązują współczynniki obniżające parametry znamionowe).
• Elastyczność płaszcza a właściwości płomieniowe: wysoka odporność na płomienie często zwiększa sztywność – w przypadku montażu na tacy lub w przestrzeni nadsufitowej należy określić minimalny promień zgięcia i sprawdzić elastyczność w temperaturze montażu.
• Starzenie: Ekspozycja na promienie UV, ciepło i chemikalia przyspiesza kruchość polimeru. Poproś o dane z testów przyspieszonego starzenia (np. % utrzymania przy rozciąganiu po 1000 h w temperaturze 85°C) w przypadku zastosowań o długiej żywotności.

Toksyczność dymu i kompromisy bezhalogenowe — wybór ze względu na bezpieczeństwo ludzi

Gęstość dymu to tylko jedna metryka; Skład gazu podczas spalania ma kluczowe znaczenie dla bezpieczeństwa pasażerów. Materiały halogenowe wydzielają żrące gazy (HCl, HBr), które mogą uszkodzić elektronikę i zaszkodzić ludziom. Kable LSZH lub kable bezhalogenowe zmniejszają to ryzyko, ale czasami rezygnują z łatwości przetwarzania i zwiększają koszty. W przypadku krytycznych przestrzeni wewnętrznych (sterownie, szpitale, wnętrza samolotów) należy stosować zarówno produkty o niskim poziomie dymu, jak i wolne od halogenów, i wymagać od dostawcy MSDS oraz raportów z testów produktów spalania.

Tabela porównawcza: materiały kurtek i kluczowe właściwości

Zalecenia dotyczące instalacji w celu zminimalizowania ryzyka pożaru i zakłóceń elektromagnetycznych

Praktyczne elementy sterujące instalacją redukują zarówno rozprzestrzenianie się ognia, jak i zakłócenia:

• Unikaj ciasnego łączenia kabli zasilających i szybkich kabli do transmisji danych, chyba że zastosowano ekranowaną separację lub kanał kablowy; ciepło z przewodów zasilających może przyspieszyć degradację płaszcza.
• Utrzymuj limity zapełnienia korytek kablowych i stosuj środki ognioodporne w przejściach przez ściany/sufit za pomocą materiałów zgodnych ze składem chemicznym płaszcza.
• Udokumentuj punkty zakończenia osłony i dołącz schemat oznakowania na obu końcach przebiegów, aby ułatwić przyszłą konserwację i zapobiec przypadkowemu rozłączeniu.

Starzenie się, inspekcja i zarządzanie cyklem życia

Zaplanuj koniec okresu eksploatacji: polimery są kruche, osłony korodują, a w izolacji mogą pojawić się mikropęknięcia, które pogarszają działanie EMI. Polecany program:

• Okresowe kontrole wizualne (co 2–5 lat, w zależności od środowiska) pod kątem pęknięć, odbarwień lub rozwarstwień powłoki.
• Punktowe kontrole elektryczne: rezystancja izolacji i ciągłość odpływu/ekranu w celu sprawdzenia integralności po instalacji i po każdym zdarzeniu (przegrzanie, powódź).
• Prowadź rejestr identyfikowalności części (numery partii, raporty dostawców) — umożliwia to ukierunkowaną wymianę, jeśli konkretna partia wykazuje przyspieszone starzenie się.

Określanie trudnopalnego kabla komputerowego i ogólnie ekranowanego kabla komputerowego: lista kontrolna dotycząca zamówień

Użyj tej skróconej listy kontrolnej w zapytaniach ofertowych, aby uzyskać wyceny „od jabłka do jabłka”:

• Wymagane dokładne odniesienia do norm (np. IEC 60332-1, UL94 V0, EN 61034) i numeryczne progi przejścia.
• Typ ekranu i pokrycie (% folii, oplot %), rozmiar i położenie przewodu drenu.
• Materiał płaszcza, wymagania bezhalogenowe i ciągła temperatura pracy.
• Tabele wartości znamionowych obciążalności prądowej dla instalacji łączonej i maksymalnego zalecanego wypełnienia tacy.
• Poproś o przykładowe raporty z testów i kartę charakterystyki dla proponowanych partii materiałów.

Jeśli chcesz, Junshuai może dostarczyć dostosowane próbki kabli i dokumentację testową, abyś mógł sprawdzić wydajność w konkretnym środowisku — zazwyczaj pomagamy klientom przeprowadzić ukierunkowane testy akceptacyjne, aby dopasować je do ich potrzeb operacyjnych.

Kiedy wybierać rozwiązania łączone: przykłady z rzeczywistych wdrożeń

Przykłady, w których właściwym wyborem jest połączenie konstrukcji ognioodpornej i całkowicie ekranowanej:

• Centra danych z gorącymi/zimnymi przejściami, gdzie problemem jest zarówno dym/toksyczność, jak i zakłócenia elektromagnetyczne (z gęstej elektroniki mocy) — wybierz osłonę z oplotu foliowego LSZH.
• Okablowanie transportu publicznego i pojazdów szynowych, w którym wymagane jest rozprzestrzenianie się płomieni i niska emisja substancji toksycznych, a uszkodzenia mechaniczne wymagają wzmocnienia oplotu.
• Przemysłowe sterownie sąsiadujące z VFD, w których tłumienie zakłóceń elektromagnetycznych zmniejsza uciążliwe wyłączenia, a ognioodporność zmniejsza ryzyko rozprzestrzeniania się pożaru.

Ostatnia praktyczna wskazówka

Określ w dokumencie zamówienia rzeczywiste ograniczenia instalacji (promień zgięcia, wypełnienie tacy, narażenie na oleje/UV) wraz z wymaganiami dotyczącymi płomienia/EMI; dostawcy, którzy dostarczają dopasowane raporty z testów i próbki części do testów na miejscu, oszczędzają czas i zmniejszają ryzyko modernizacji. W Junshuai chętnie przeprowadzamy weryfikację naszych produktów na miejscu lub w laboratorium Kabel komputerowy trudnopalny i projekty ogólnie ekranowanych kabli komputerowych — współpracujemy z klientami, aby wyprodukować dokładnie taką konstrukcję kabla, jakiej potrzebują, popartą dokumentacją CCC, UL, ISO9001 i CE.
