Dobór materiałów odpornych na temperaturę w kablach kompensacyjnych

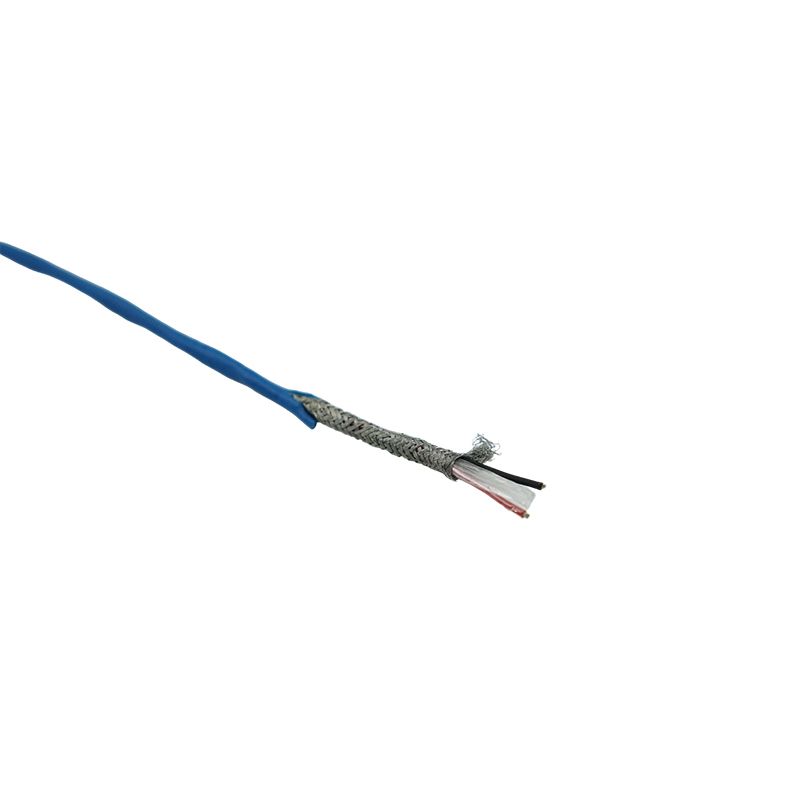

W środowiskach przemysłowych o trudnych temperaturach stabilność materiałów izolacyjnych jest często ważniejsza niż sam przewodnik. Często wybiera się fluoroplastiki, takie jak FEP, PFA i PTFE, ponieważ ich właściwości dielektryczne prawie nie zmieniają się w szerokim zakresie temperatur. Z mojego doświadczenia produkcyjnego w Junshuai wynika, że nawet niewielkie różnice w szybkości starzenia się izolacji mogą zauważalnie wpływać na długoterminowe dryfty sygnału i cykle kalibracji.
Wybierając materiały, inżynierowie powinni wziąć pod uwagę nie tylko maksymalną temperaturę roboczą, ale także częstotliwość cykli termicznych, ekspozycję chemiczną i naprężenia mechaniczne. A kabel kompensacyjny na przykład instalowane w pobliżu urządzeń obracających się, mogą wymagać XLPE ze względu na jego odporność na ścieranie, a nie wytrzymałość PTFE na bardzo wysokie temperatury.
Dopasowanie właściwości termoelektrycznych do termopar typu K
Ponieważ kable kompensacyjne muszą naśladować zachowanie termoelektryczne pary stopów termopar, decydującym czynnikiem staje się stabilność stopu. Małe zanieczyszczenia w stopach niklowo-chromowych lub miedziowo-niklowych mogą powodować nieoczekiwane odchylenia pola elektromagnetycznego. Właśnie dlatego w naszym warsztacie przeprowadzamy rygorystyczne testy materiałów przychodzących — aby mieć pewność, że stopy mają prawidłową krzywą współczynnika Seebecka termopar typu K.
W transmisji sygnału na duże odległości kumulują się nawet drobne niedopasowania. Odpowiednio dopasowane Kable kompensacyjne typu K zapobiegają przesunięciom temperaturowym, które w przeciwnym razie pojawiłyby się po stronie oprzyrządowania, szczególnie w przypadku zmiennych warunków otoczenia.
Strategie ekranowania mające na celu redukcję przemysłowych zakłóceń elektrycznych
Sygnały termopary to sygnały wyjściowe o niskim poziomie miliwoltów, co czyni je bardzo podatnymi na zakłócenia. W środowiskach przemysłowych z silnikami inwerterowymi lub urządzeniami do ogrzewania indukcyjnego, kable kompensacyjne termopary znacznie skorzystać z wielowarstwowych konstrukcji ekranowania.
Typowe podejścia do ekranowania
- Folia aluminiowo-poliestrowa do tłumienia hałasu o wysokiej częstotliwości;
- Oplot miedziany ocynowany do łagodzenia pola magnetycznego o niskiej częstotliwości;

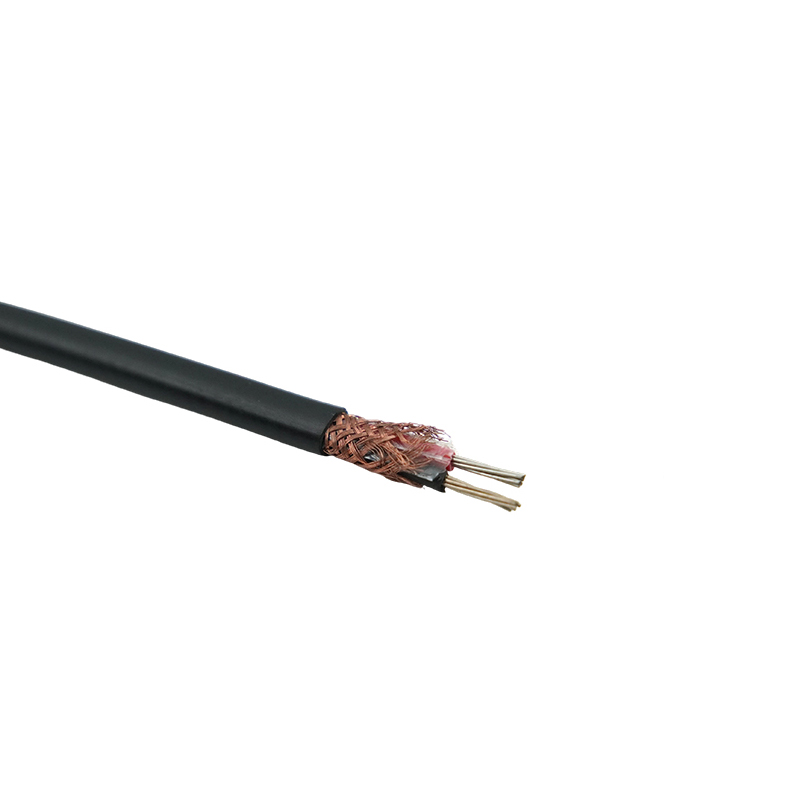

- Hybrydowe struktury oplotu foliowego zapewniają ochronę o szerokim spektrum działania.
Jako producent kabli często polecam ekranowanie hybrydowe dla obiektów obsługujących zarówno napędy dużej mocy, jak i precyzyjne linie pomiarowe. Zapewnia opłacalną równowagę pomiędzy odpornością na zakłócenia elektromagnetyczne i elastycznością.
Wpływ długości kabla na dokładność pomiaru
Chociaż kable kompensacyjne są zaprojektowane tak, aby zachować dokładność termopary, zbyt długie przebiegi mogą spowodować brak równowagi rezystancji pomiędzy przewodnikami. Ta nierównowaga może nieznacznie zniekształcić wykryte pole elektromagnetyczne. Inżynierowie zazwyczaj minimalizują niepotrzebną długość kabla, umieszczając moduł kompensacji zimnego złącza bliżej obszaru technologicznego.
W sytuacjach, gdy nie da się uniknąć trasowania na duże odległości, wybór większych przekrojów przewodów lub użycie stopów o niższej rezystancji pomaga zachować integralność sygnału. Podczas produkcji na zamówienie często dostosowujemy średnicę przewodu w oparciu o odległości specyficzne dla projektu i ograniczenia układu.
Porównanie materiałów izolacyjnych i osłonowych dla różnych warunków stosowania
Każdy materiał izolacyjny zapewnia unikalne korzyści w zależności od temperatury, substancji chemicznych i wymagań instalacyjnych. Poniższa tabela podsumowuje typowe cechy, które inżynierowie oceniają przy wyborze kabel kompensacyjny for K type thermocouple .
| Materiał | Odporność na temperaturę | Odporność chemiczna | Typowe zastosowania |
| PTFE | Znakomicie | Znakomicie | Środowiska o wysokiej temperaturze i korozyjności |
| PFA/FEP | Bardzo dobrze | Znakomicie | Zakłady chemiczne, pomieszczenia czyste |
| XLPE | Dobrze | Umiarkowane | Ogólne instalacje przemysłowe |
Wielu klientów polega na naszych dostosowanych do indywidualnych potrzeb kombinacjach izolacji, aby sprostać specjalnym warunkom pracy – zwłaszcza tam, gdzie występuje zarówno wysoka temperatura, jak i kontakt ze ścieraniem. Wybór odpowiedniego materiału jest często jednym z najskuteczniejszych sposobów na poprawę żywotności systemu kabli kompensacyjnych.
Zapewnienie długoterminowej stabilności poprzez odpowiednie praktyki instalacyjne
Nawet najwyższej jakości kabel kompensacyjny może działać słabo, jeśli zostaną pominięte zasady instalacji. Istotne jest unikanie zbyt małych promieni zgięcia, stref koncentracji ciepła i obszarów wibracji korytek kablowych. Tam, gdzie to możliwe, kable kompensacyjne należy poprowadzić z dala od kabli zasilających, aby zapobiec indukowanym zakłóceniom.
Często doradzam klientom, aby podczas instalacji wyraźnie dokumentowali ścieżki routingu. Pomaga to nie tylko w późniejszym rozwiązywaniu problemów, ale także gwarantuje, że system termopary utrzyma stabilną wydajność przez lata eksploatacji.
